Descrição

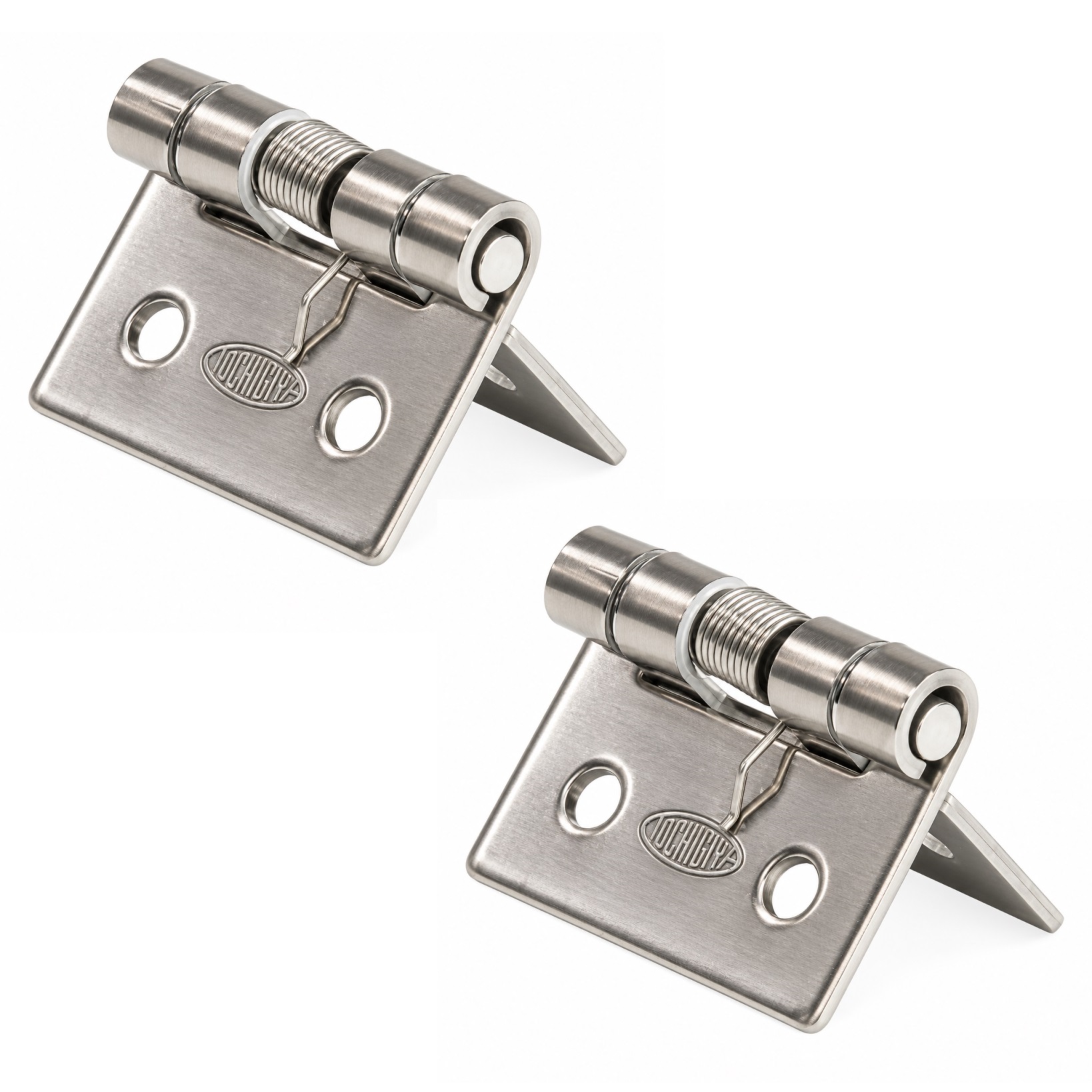

2 peças de cinta de mola de alta qualidade, feitas de aço inoxidável maciço SUS304 (V2A ou 1.4301), superfície: natural (não processada), TH-61SUS-1, tamanho: 32 mm (1-17/64″)

Aplicação:

Dobradiça robusta de mola para abas de equipamento, portas de alojamento, tampas e muito mais.

A dobradiça da mola TH-61SUS-1-0.8 conecta portas, abas ou tampas leves à respectiva carcaça e, ao mesmo tempo, gera uma força de mola definida na direção de abertura.

A mola integrada na área do pino da dobradiça suporta a abertura e garante que o componente móvel se mova na direção da posição aberta.

Com uma força de referência da mola de 3,9 N, a dobradiça da mola TH-61SUS-1 é particularmente adequada para flaps médios.

O tamanho compacto de 32 mm (1-17/64″) x 25 mm (63/64″) permite o uso mesmo em espaços limitados de instalação.

A construção totalmente SUS304 oferece boa resistência à corrosão, tornando-a adequada para aplicações de engenharia mais exigentes.

Quatro furos de montagem permitem uma montagem estável e fácil de executar em carcaças, dispositivos e tampas.

As alças de mola TH-61SUS-1 de alta qualidade são perfeitas para, entre outras coisas:

• Instrumentos de medição
• Dispositivos de Operação
• Capas de máquinas
• Dispositivos de Comunicação
• Equipamentos de Escritório
• Abas de dispositivo
• Portas de recinto
• Covers

Detalhes técnicos:

• Peso: 10 g (para 2 peças: 20 g)
• Tamanho: 32 mm (1-17/64″)
• Força de mola. Posição A: 0,8 N, Posição B: 1,4 N, Posição C: 1,9 N
• Fácil instalação, estável
• Força da mola na direção da abertura
• Mola integrada no pino da dobradiça
• Totalmente feito de aço inoxidável SUS304
• Projeto resistente à corrosão
• Dimensões compactas
• Quatro furos de montagem
• Adequado para montagem com rosca
• Posição livre a 90°
• Projeto compatível com o RoHS
• Natural (não processado)
• Resistente às intempéries, sem ferrugem ou resistente à corrosão
• Alta qualidade da marca TOCHIGIYA®

Superfície:

• Natural (não processado)
• A superfície do material permanece visível e não é coberta por um revestimento adicional

Assembléia:

• A fixação é feita com 4 parafusos de cabeça de panela M2.5 a M3 (não incluídos)
• A fita de mola TH-61SUS-1 possui quatro furos de fixação
• A dobradiça da mola é inicialmente posicionada na posição pretendida de instalação entre a parte fixa da carcaça e a porta, aba ou tampa móvel
• A direção de instalação deve ser selecionada para que a força da mola atue na direção desejada de abertura
• Os quatro furos de fixação são então alinhados com os pontos de fixação ou pré-perfurados conforme necessário
• A dobradiça é então fixada com quatro parafusos de cabeça de movimento ou de cabeça de cilindro adequados
• Após o aperto, a aba deve ser movida várias vezes para controlar a liberdade de movimento e a direção de ação da mola

As dimensões:

• Largura total: 32 mm (1-17/64″)
• Altura total: 25 mm (63/64″)
• Espessura do material: 1,2 mm (3/64″)
• Espaçamento horizontal dos furos: 20 mm (25/32″)
• Espaçamento das bordas dos furos de montagem: 7/32″ (5,5 mm)
• Espaçamento vertical dos furos: 14 mm (35/64″)
• Furos de fixação: 4x ⌀3,2 mm (1/8″)

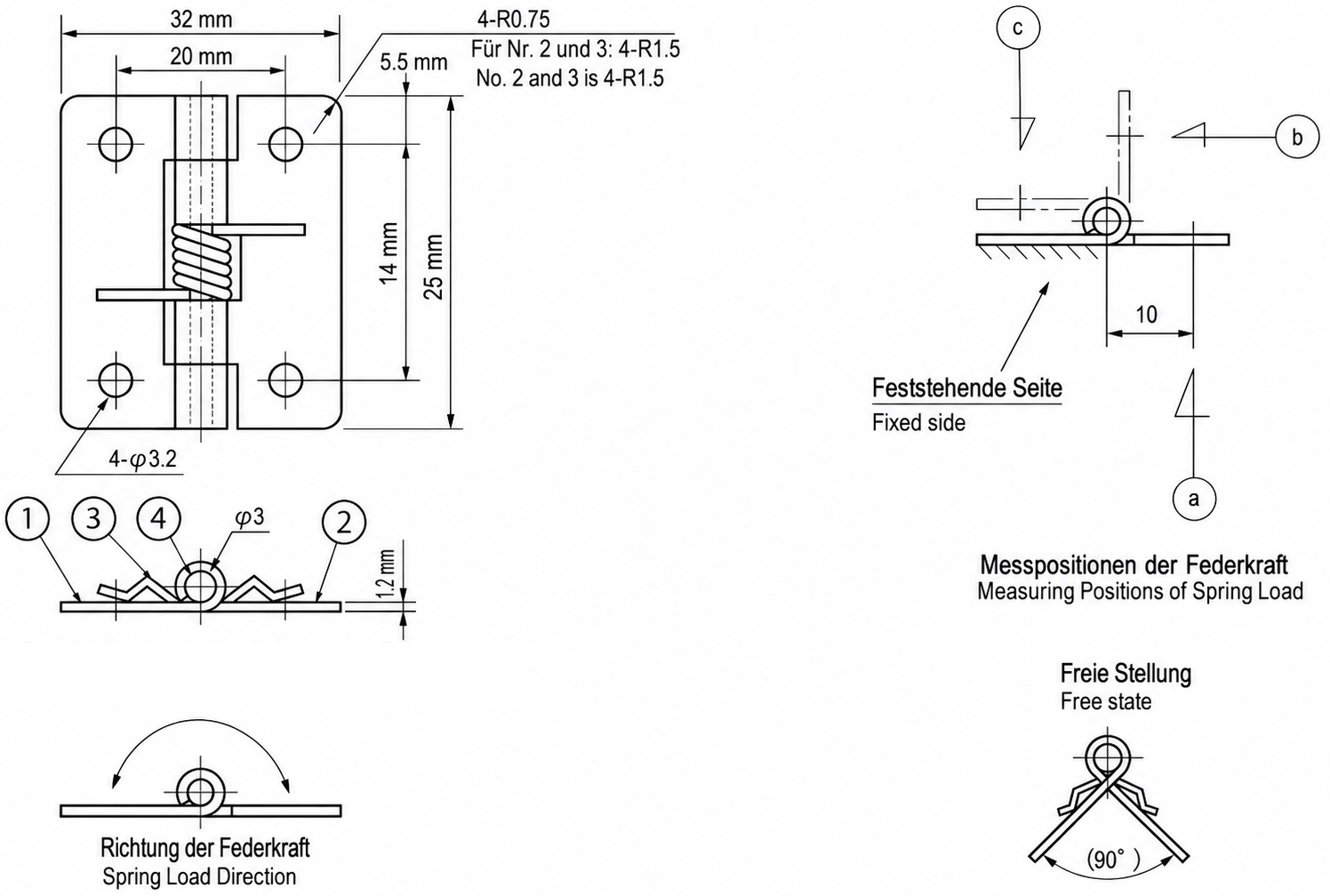

Para mais dimensões e detalhes , consulte o desenho técnico.

Material:

• As cintas de mola TH-61SUS-1 são feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301)
• O aço inoxidável SUS304 é caracterizado por sua alta resistência à corrosão e durabilidade, o que o torna ideal para uso em ambientes exigentes
• Além disso, oferece uma interface atraente, moderna e fácil de manter

Incluso na entrega:

• Dobradiça de mola de 2 peças TH-61SUS-1 feita de aço inoxidável sólido SUS304, natural (não processado), 32 mm (1-17/64″)
• Este item não inclui parafusos de montagem

Números de artigo do fabricante:

• ID do artigo: TH-61SUS-1

Fabricante: TOCHIGIYA (Japão)
