Descrição
Dobradiça compacta de 2 peças, feita de aço robusto, superfície: galvanizada, amarela, B-56-L (10149), altura: 35 mm (1-3/8″), versão: esquerda, capacidade de carga: 2 kg (5 lbs)
Aplicação:
Dobradiça robusta plug-in para portas pequenas, escotilhas de manutenção, carcaças para eletrônicos e muito mais.
Versão: esquerda. Para portas e abas com dobradiça esquerda.
A dobradiça compacta de embutir B-56-L é usada para a conexão móvel de portas pequenas, abas e peças de carcaça.
Graças à construção plug-in em duas partes, a porta pode ser levantada da dobradiça fixada permanentemente, se necessário, sem precisar desparafusar a dobradiça.
A versão para a esquerda permite uso direcionado com portas e abas de equipamentos articuladas conforme à esquerda.
Com uma altura de apenas 35 mm (1-3/8″), a dobradiça é particularmente adequada para carcaças compactas de dispositivos, instrumentos de medição, bem como equipamentos eletrônicos e técnicos.
A chapa de aço laminada a frio garante uma construção estável, enquanto a superfície galvanizada e cromada protege o aço contra a corrosão.
Quando se utilizam duas dobradiças montadas uma sobre a outra, a dobradiça de elevação B-56-L é adequada para portas leves com peso de referência de 2 kg.
As dobradiças de alta qualidade do pôster B-56-L são perfeitas para, entre outras coisas:
- Caixas de Dispositivos
- Dispositivos de Áudio
- Dispositivos de Comunicação
- Instrumentos de medição
- Portas pequenas
- Escotilhas de manutenção
- Habitação
Detalhes técnicos:
- Versão: esquerda
- Peso: 8 g (para 2 peças: 16 g)
- Capacidade de carga (capacidade de carga): 2 kg (5 lbs) – para 2 peças
- Altura: 35 mm (1-3/8″)
- Disponível em 2 versões: esquerda (B-56-L) e direita (B-56-R)
- Fácil instalação, estável
- Dobradiça compacta empushável para portas pequenas
- Construção destacável em duas peças
- A porta ou aba pode ser removida sem precisar desparafusar a dobradiça
- Espessura do material: 0,8 mm (1/32″)
- Tratamento superficial MFZn-C
- 4 furos de montagem
- pino de dobradiça de ⌀3 mm (1/8″)
- Adequado para instrumentos de medição e dispositivos técnicos
- Compatível com o RoHS10
- Galvanizado, amarelo
- em aço, robusta
- Alta qualidade de marca da TAKIGEN®
Superfície:
- Galvanizado, amarelo
- A superfície galvanizada protege contra ferrugem e corrosão
Assembléia:
- A fixação é feita com parafusos de aproximadamente ⌀2,3 a 2,5 mm, preferencialmente com lente ou cabeça redonda (não incluída)
- A dobradiça embutível B-56-L é posicionada na porta ou aba e na estrutura ou alojamento associado
- Preste atenção na versão esquerda para que a dobradiça fique montada para combinar com uma porta ou aba de equipamento com dobradiça esquerda
- Primeiro, as posições dos quatro furos de montagem devem ser marcadas de acordo com o padrão dos furos
- Dependendo do material utilizado, furos de fixação adequados ou pré-perfurações devem ser feitos
- As duas metades das dobradiças são fixadas ao componente móvel e fixo com parafusos adequados
- Os eixos das dobradiças de pelo menos duas dobradiças montadas uma sobre a outra devem se alinhar exatamente
- Depois, a parte móvel é presa ao pino da dobradiça por cima
- Para remover a porta ou a aba, ela é levantada e retirada da parte da dobradiça fixada permanentemente
As dimensões:
- Altura total da dobradiça de elevação B-56-L: 35 mm (1-3/8″)
- Largura total, desdobrada: 24 mm (15/16″)
- Espessura do material: 0,8 mm (1/32″)
- Espaçamento vertical dos furos: 19 mm (3/4″)
- Espaçamento horizontal dos furos: 14 mm (35/64″)
- Furos de montagem: 4 x ⌀2,5 mm (3/32″)
- Pino da dobradiça: ⌀3 mm (1/8″)
- Diâmetro externo do rolo da dobradiça: aproximadamente ⌀5 mm

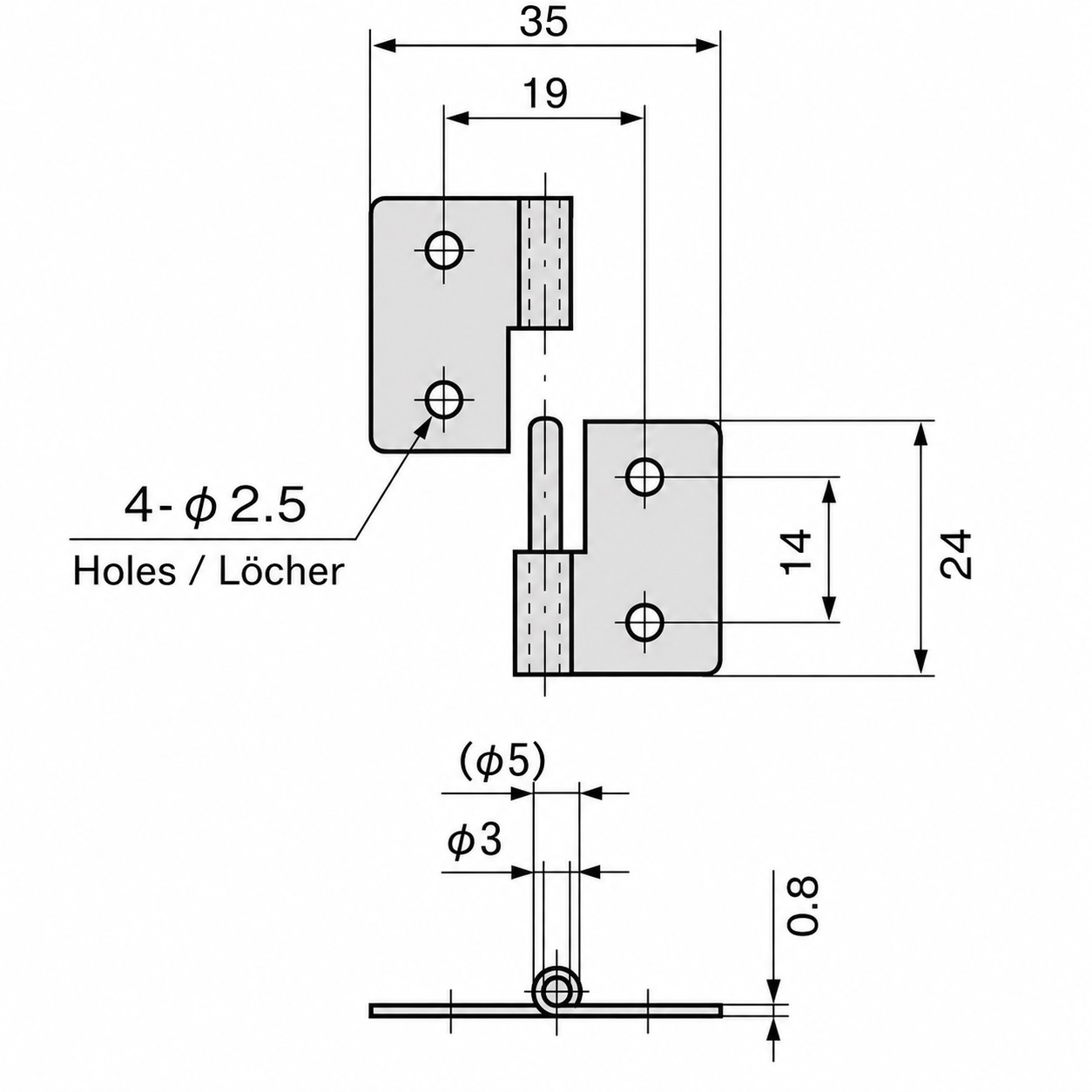

Para mais dimensões e detalhes , consulte o desenho técnico.
Material:
- As dobradiças do carro-chefe do B-56-L são feitas de aço robusto
- O aço é ideal para móveis e acessórios industriais porque é robusto e durável, garantindo alta resiliência e longa vida útil dos acessórios
Incluso na entrega:
- 2 peças dobradiça plug-in B-56-L (10149) feita de aço robusto, galvanizado, amarelo, 35 mm (1-3/8″), versão: esquerda
- Este item não inclui parafusos de montagem
Números de artigo do fabricante:
- ID do artigo: 10149
- Número do item: B-56-L
Fabricante: TAKIGEN (Japão)
