Descrição

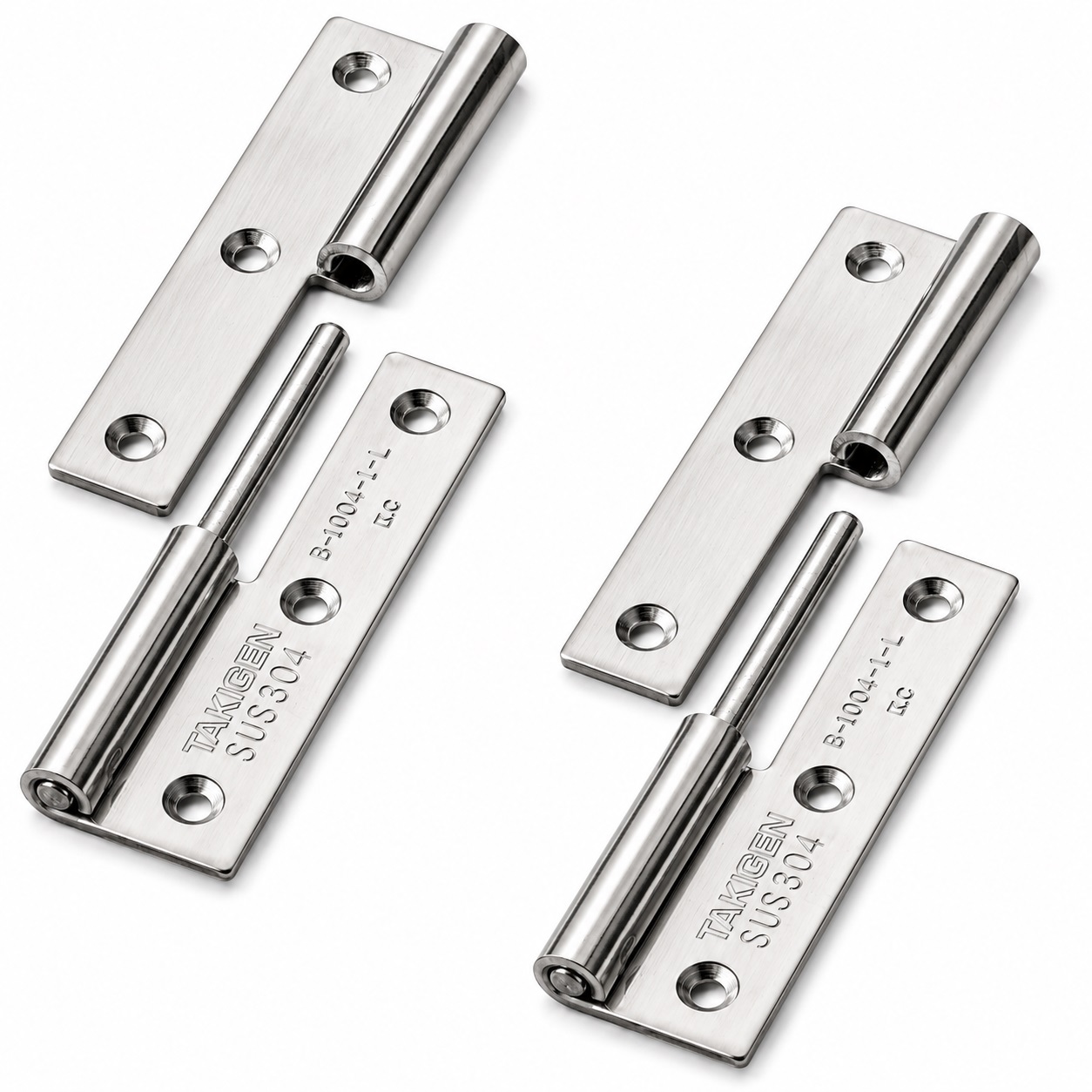

2 peças de dobradiça robusta de alta qualidade, feita de aço inoxidável sólido SUS304 (V2A ou 1.4301), superfície: polida brilhante, B-1004-1-L (10563), altura: 75 mm (2-61/64″), versão: esquerda, capacidade de carga: 15 kg (34 lbs)

Aplicação:

Dobradiça robusta de elevação para portas, escotilhas de manutenção e muito mais.

Versão: esquerda. Para portas e abas articuladas à esquerda

A dobradiça de elevação B-1004-1-L (10563) conecta portas ou abas a uma carcaça de forma destacável.

Ao levantar, o componente móvel pode ser separado da peça da dobradiça fixada permanentemente sem afrouxar os parafusos de fixação.

As versões esquerda e direita são destinadas a construções adequadamente articuladas.

O material SUS304 e a superfície polida a espelho proporcionam alta resistência à corrosão para aplicações em cozinhas, marinhas e externas.

Seis furos desvelados permitem fixação nivelada e de baixa interferência com parafusos M3 desenterrados.

Ao usar duas dobradiças verticalmente, a TAKIGEN cita uma massa de porta de 15 kg como valor de referência.

As dobradiças flagship de alta qualidade do B-1004-1-L são perfeitas para, entre outras coisas:

• Habitação externa
• Portas de equipamentos
• Capas de máquinas
• Portas de eletrodomésticos de cozinha
• Portas
• Escotilhas de manutenção

Detalhes técnicos:

• Versão: esquerda
• Peso: 65 g (para 2 peças: 130 g)
• Capacidade de carga (capacidade de carga): 15 kg (34 lbs) – para 2 peças
• Altura: 75 mm (2-61/64″)
• Disponível em 2 acabamentos: esquerda e direita, em 3 materiais: titânio, aço inoxidável SUS304 e aço, e em 3 comprimentos: 50 mm, 64 mm e 75 mm
• Fácil instalação, estável
• Construção destacável em duas peças
• Alta resistência à corrosão
• Espessura do material: 2 mm (5/64″)
• Seis furos desvelados para parafusos M3
• pino de dobradiça de ⌀4 mm (5/32″)
• A porta pode ser removida sem afrouxar os parafusos
• Adequado para aplicações internas e externas
• Compatível com o RoHS10
• Polido brilhante
• Resistente às intempéries, sem ferrugem ou resistente à corrosão
• Alta qualidade de marca da TAKIGEN®

Superfície:

• Polido brilhante
• Superfícies polidas e brilhantes em acessórios e componentes de móveis melhoram a estética e conferem a eles uma aparência elegante e de alta qualidade
• Além disso, a superfície lisa facilita a limpeza e garante menos aderência de sujeira e sujeira

Assembléia:

• A fixação é feita com 6 peças de parafusos M3 desvelados (não incluídos)
• A dobradiça principal B-1004-1-L (10563) possui 6 furos de fixação
• A distância entre os furos de montagem é de 24 mm (15/16″) na horizontal e de 30 mm (1-3/16″) na vertical
• Primeiramente, as posições das duas metades das dobradiças devem ser marcadas e os seis pontos de fixação preparados
• A metade da dobradiça do lado da carcaça é fixada com três parafusos M3 descarejados
• A metade da dobradiça do lado da porta também é montada com três parafusos M3 para desvelamento
• Ambas as metades da dobradiça devem ser alinhadas para que o pino da dobradiça possa ser inserido sem tensão
• A porta ou aba é então fixada ao pino da dobradiça por cima
• Por fim, é necessário verificar a suavidade, o engate completo do pino e o encaixe apertado de todos os parafusos

As dimensões:

• Altura Total da Dobradiça de Elevação: 75 mm (2-61/64″)
• Largura: 38 mm (1-1/2″)
• Diâmetro do pino da dobradiça: ⌀4 mm (5/32″)

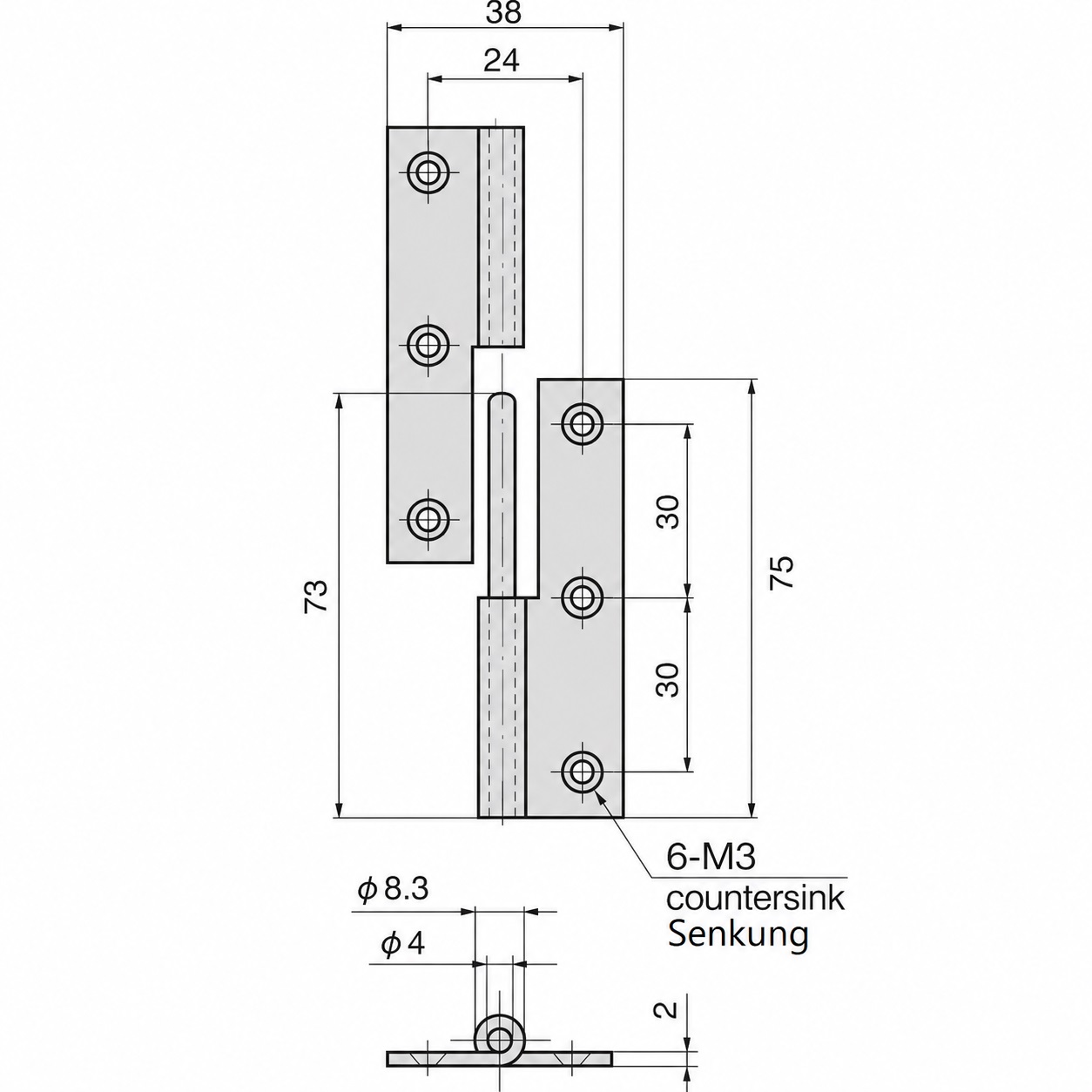

Para mais dimensões e detalhes , consulte o desenho técnico.

Material:

• As dobradiças de topo de linha da B-1004-1-L são feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301)
• O aço inoxidável SUS304 é caracterizado por sua alta resistência à corrosão e durabilidade, o que o torna ideal para uso em ambientes exigentes
• Além disso, oferece um acabamento bonito, polido ou acetinado, moderno e fácil de manter

Incluso na entrega:

• 2 peças de dobradiça de elevação B-1004-1-L (10563) feita de aço inoxidável sólido SUS304, polida brilhante, 75 mm (2-61/64″), versão: esquerda
• Este item não inclui parafusos de montagem

Números de artigo do fabricante:

• ID do artigo: 10563
• Número do item: B-1004-1-L
• Número GTIN (EAN, UPC): 0618455525834

Fabricante: TAKIGEN (Japão)
