Descrição

2 peças de dobradiça de escotilha de alta qualidade, feitas de aço inoxidável de alta qualidade SUS316 (1.4401 ou V4A), superfície: polida brilhante, B-1013 (13343), tamanho: 70 mm (2-3/4″)

Aplicação:

Dobradiça robusta para escotilhas de navios, escotilhas de convés, abas de piso, escotilhas de manutenção e muito mais.

A dobradiça marinha B-1013 (13343) é usada para a conexão móvel de escotilhas, abas e tampas, especialmente na construção naval e em áreas de risco de corrosão.



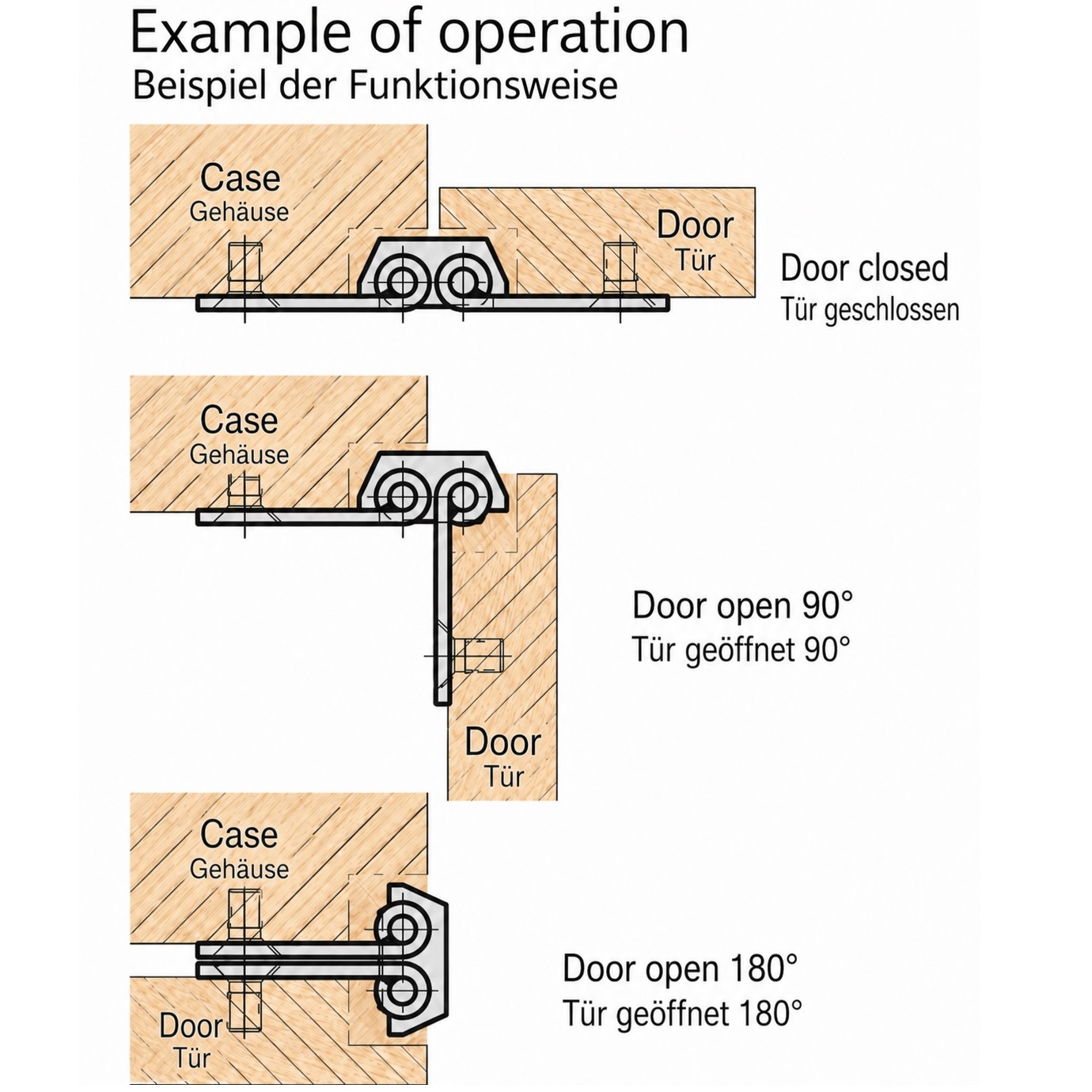

Devido ao seu design com dois eixos de rotação, a dobradiça permite um grande ângulo de abertura de até 180°.

A geometria especial da junta garante que a aba possa se mover ao redor da borda adjacente de forma controlada quando aberta.

O robusto aço inoxidável SUS316 oferece uma excelente resistência à corrosão e, portanto, é particularmente adequado para aplicações com ambientes de umidade e salinidade.

O design plano, com apenas algumas partes salientes, reduz protuberâncias incômodas e também permite o uso em abas de piso.

Os quatro furos abatidos permitem um parafuso estável na aba e na estrutura, tornando o B-1013 uma solução robusta para aplicações exigentes em abas e escotilhas.

As dobradiças marinhas de alta qualidade B-1013 são perfeitas para, entre outras coisas:

• Capuzes de cobertura
• Flaps de carenagem
• Escotilhas de navios
• Escotilhas do convés
• Abas inferiores
• Escotilhas de manutenção

Detalhes técnicos:

• Peso: 70 g (para 2 peças: 140 g)
• Tamanho: 70 mm (2-3/4″)
• Fácil instalação, estável
• Projeto de junta de dois eixos
• Ângulo de feixe até 180°
• Feito de aço inoxidável SUS316 resistente à corrosão
• Particularmente adequado para o setor marítimo
• Design plano e compacto
• Apenas pequenas saliências na superfície
• Projetado para parafusos descarejados M5
• Pode ser usado para direita e esquerda
• Polido brilhante
• Resistente às intempéries, sem ferrugem ou resistente à corrosão
• Alta qualidade de marca da TAKIGEN®

Superfície:

• Polido brilhante
• Superfícies polidas e brilhantes em acessórios e componentes de móveis melhoram a estética e conferem a eles uma aparência elegante e de alta qualidade
• Além disso, a superfície lisa facilita a limpeza e garante menos aderência de sujeira e sujeira

Assembléia:

• A fixação é feita com 4 parafusos M5 desenterrados (não incluídos)
• A dobradiça da escotilha B-1013 (13343) possui quatro orifícios de fixação com achapador
• Primeiramente, as posições da dobradiça de dois eixos na aba e na estrutura devem ser determinadas, e os quatro furos de montagem devem ser preparados de acordo com o padrão dos furos
• O espaçamento dos furos é de 2-13/64″ (56 mm) na horizontal e 1-1/32″ (26 mm) na vertical
• A dobradiça é então posicionada de modo que os dois eixos articulados possam se mover livremente e a aba não colida com a estrutura ao ser aberta
• A dobradiça marinha B-1013 é então fixada com quatro parafusos M5 de desenterramento
• O comprimento do parafuso deve ser selecionado de acordo com a espessura do material da aba ou estrutura
• Por fim, a aba deve ser movida até 180° sobre toda a área da abertura e verificada para funcionar livremente e sem estresse

As dimensões:

• Largura total: 70 mm (2-3/4″)
• Altura total: 40 mm (1-37/64″)
• Espessura da placa: 4 mm (5/32″)
• Espaçamento dos furos horizontal: 56 mm (2-13/64″)
• Espaçamento vertical dos furos: 26 mm (1-1/32″)
• Furos de fixação: 4 x ⌀6,5 mm
• Redução do furo de montagem: ⌀10 mm (25/64″)

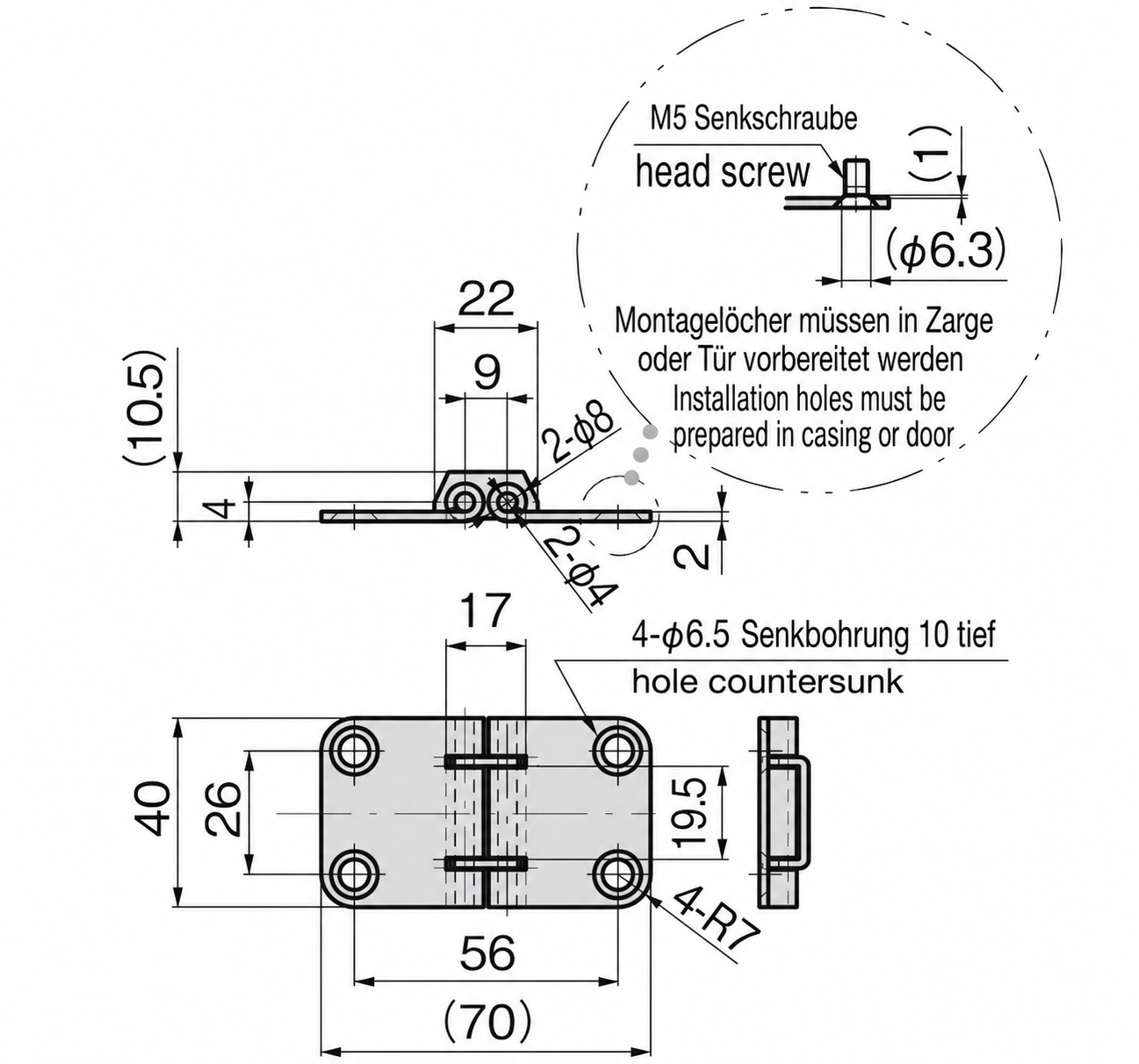

Para mais dimensões e detalhes , consulte o desenho técnico.

Material:

• As dobradiças marinhas B-1013 são feitas de aço inoxidável de alta qualidade SUS316 (1.4401 ou V4A)
• O aço inoxidável SUS316 (também conhecido como V4A) é um aço inoxidável com excelente resistência à corrosão
• Devido à sua resistência a substâncias que contêm cloro, os acessórios feitos de aço inoxidável SUS316 são usados para uso próximo à costa e são expressamente recomendados

Incluso na entrega:

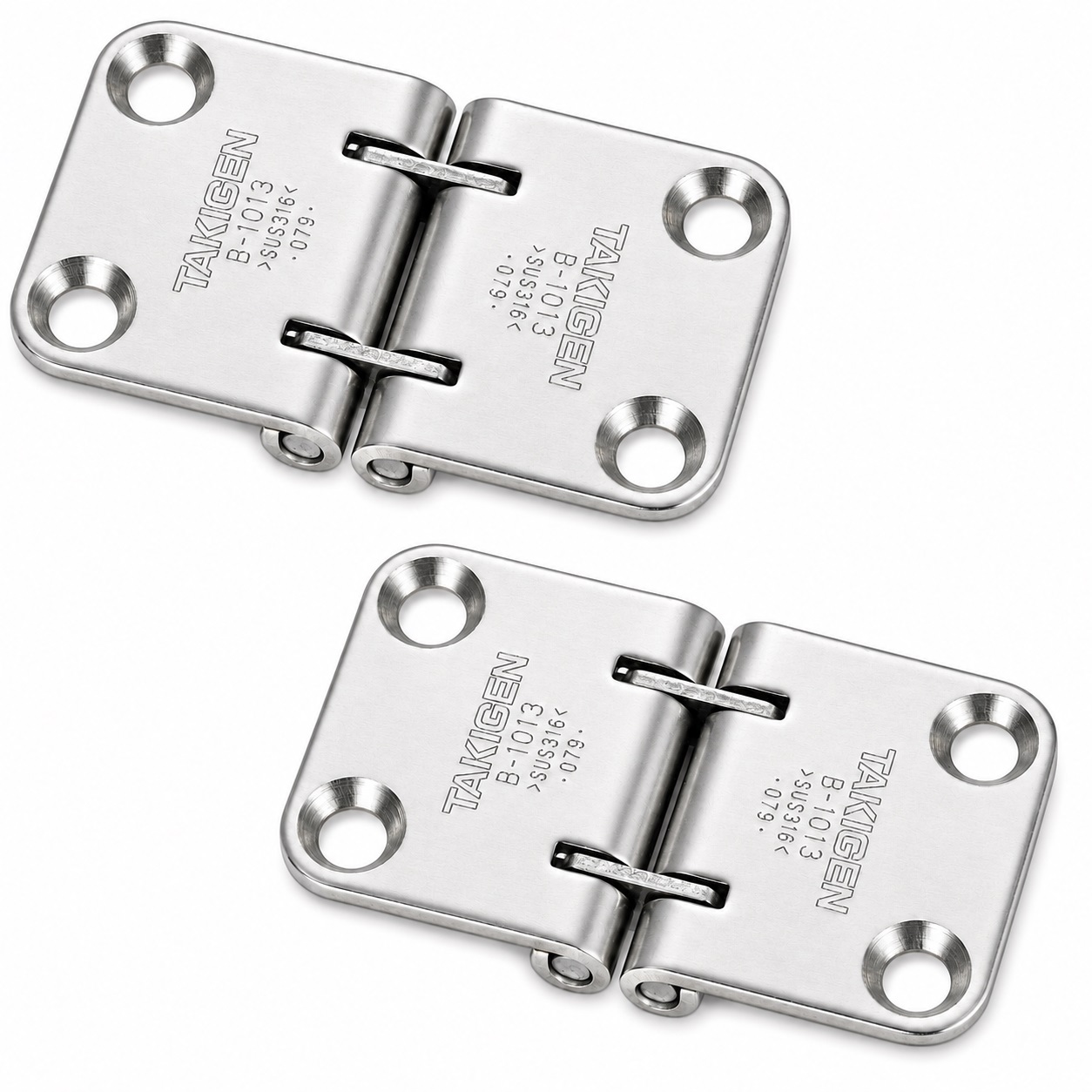

• 2 peças dobradiça marinha B-1013 (13343) feita de aço inoxidável de alta qualidade SUS316, polida com brilho, 70 mm (2-3/4″)
• Este item não inclui parafusos de montagem

Números de artigo do fabricante:

• ID do artigo: 13343
• Número do item: B-1013

Fabricante: TAKIGEN (Japão)
