Descrição

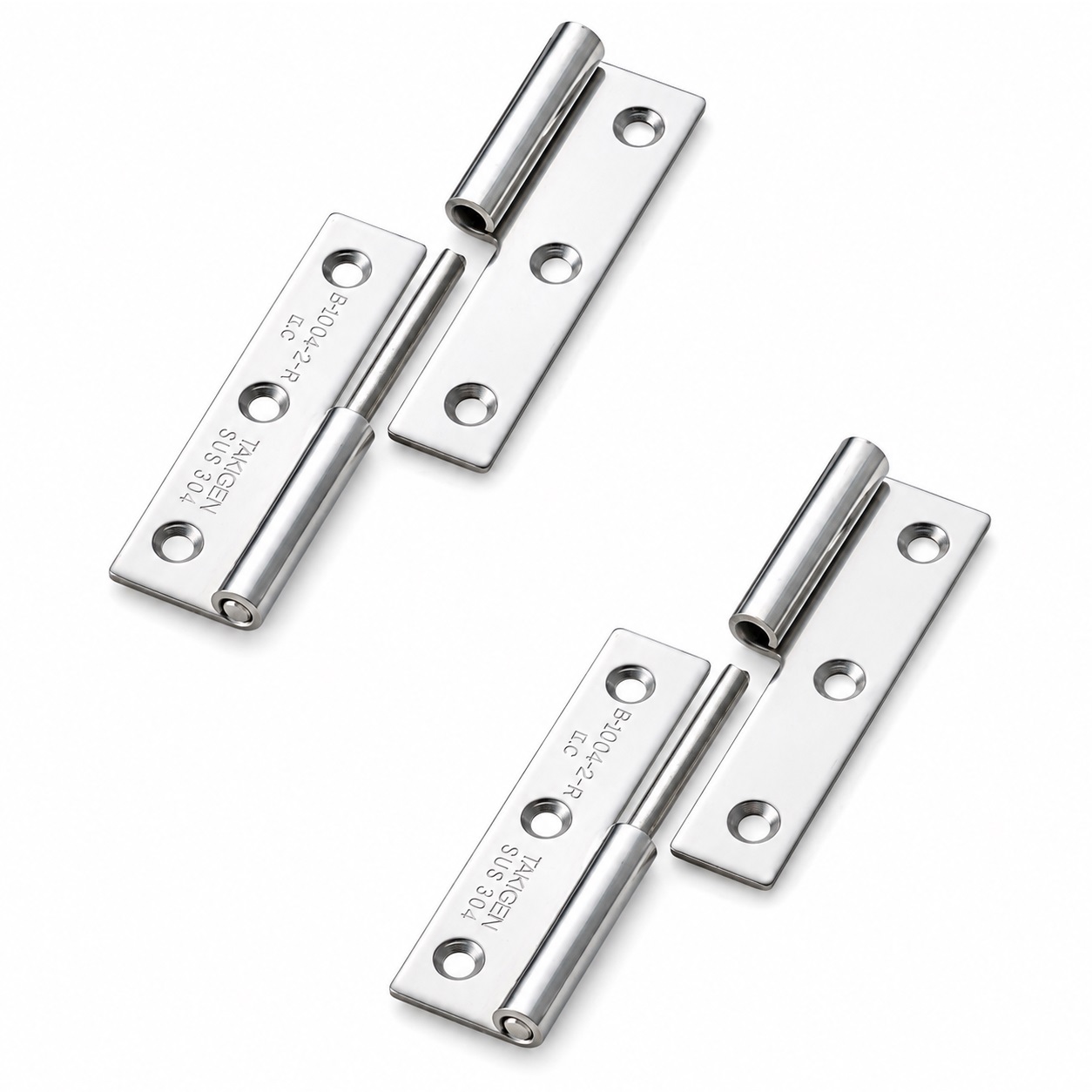

2 peças de dobradiça robusta de alta qualidade, feita de aço inoxidável sólido SUS304 (V2A ou 1.4301), superfície: polida brilhante, B-1004-2-R (10566), altura: 64 mm (2-33/64″), versão: direita, capacidade de carga: 10 kg (23 lbs)
Aplicação:
Dobradiça robusta de elevação para portas, escotilhas de manutenção e muito mais.
Versão: certo. Para portas e abas com dobradiça direita.
A dobradiça de elevação B-1004-2-R (10566) conecta portas ou abas a uma carcaça de forma destacável.
Ao levantar, o componente móvel pode ser separado da peça da dobradiça fixada permanentemente sem afrouxar os parafusos de fixação.
O material SUS304 e a superfície polida a espelho proporcionam alta resistência à corrosão para aplicações em cozinhas, marinhas e externas.
Seis furos desvelados permitem fixação nivelada e de baixa interferência com parafusos M3 desenterrados.
Ao usar duas dobradiças verticalmente, o TAKIGEN cita uma massa de porta de 10 kg (23 lbs) como valor de referência.
As dobradiças de alta qualidade do pôster B-1004-2-R são perfeitas para, entre outras coisas:
- Habitação externa
- Portas de máquinas
- Portas de equipamentos
- Capas de máquinas
- Portas de eletrodomésticos de cozinha
- Portas
- Escotilhas de manutenção
Detalhes técnicos:
- Versão: direita
- Peso: 40 g (para 2 peças: 80 g)
- Capacidade de carga (capacidade de carga): 10 kg (23 lbs) – para 2 peças
- Altura: 64 mm (2-33/64″)
- Disponível em 2 acabamentos: esquerdo e direito, em 2 materiais: aço inoxidável SUS304 e aço, e em 3 comprimentos: 50 mm, 64 mm e 75 mm
- Fácil instalação, estável
- Construção destacável em duas peças
- Espessura do material: 1,5 mm (1/16″)
- Seis furos desvelados para parafusos M3
- pino de dobradiça de ⌀4 mm (5/32″)
- A porta pode ser removida sem afrouxar os parafusos
- Adequado para aplicações internas e externas
- Compatível com o RoHS10
- Polido brilhante
- Resistente às intempéries, sem ferrugem ou resistente à corrosão
- Alta qualidade de marca da TAKIGEN®
Superfície:
- Polido brilhante
- Superfícies polidas e brilhantes em acessórios e componentes de móveis melhoram a estética e conferem a eles uma aparência elegante e de alta qualidade
- Além disso, a superfície lisa facilita a limpeza e garante menos aderência de sujeira e sujeira
Assembléia:
- A fixação é feita com 6 peças de parafusos M3 desvelados (não incluídos)
- A dobradiça principal B-1004-2-R (10566) possui 6 furos de montagem
- A distância entre os furos de montagem é de 24 mm (15/16″) na horizontal e de 24 mm (15/16″) na vertical
- Primeiramente, as posições das duas metades das dobradiças devem ser marcadas de acordo com a direção correta do batente e os seis pontos de fixação devem ser preparados
- A metade da dobradiça do lado da carcaça é fixada com três parafusos M3 descarejados
- A metade da dobradiça do lado da porta também é montada com três parafusos M3 para desvelamento
- Ambas as metades da dobradiça devem ser alinhadas para que o pino da dobradiça possa ser inserido sem tensão
- A porta ou aba é então fixada ao pino da dobradiça por cima
- Por fim, é necessário verificar a suavidade, o engate completo do pino e o encaixe apertado de todos os parafusos
As dimensões:
- Altura total da dobradiça de elevação: 64 mm (2-33/64″)
- Largura: 36 mm (1-27/64″)
- Diâmetro do pino da dobradiça: ⌀4 mm (5/32″)

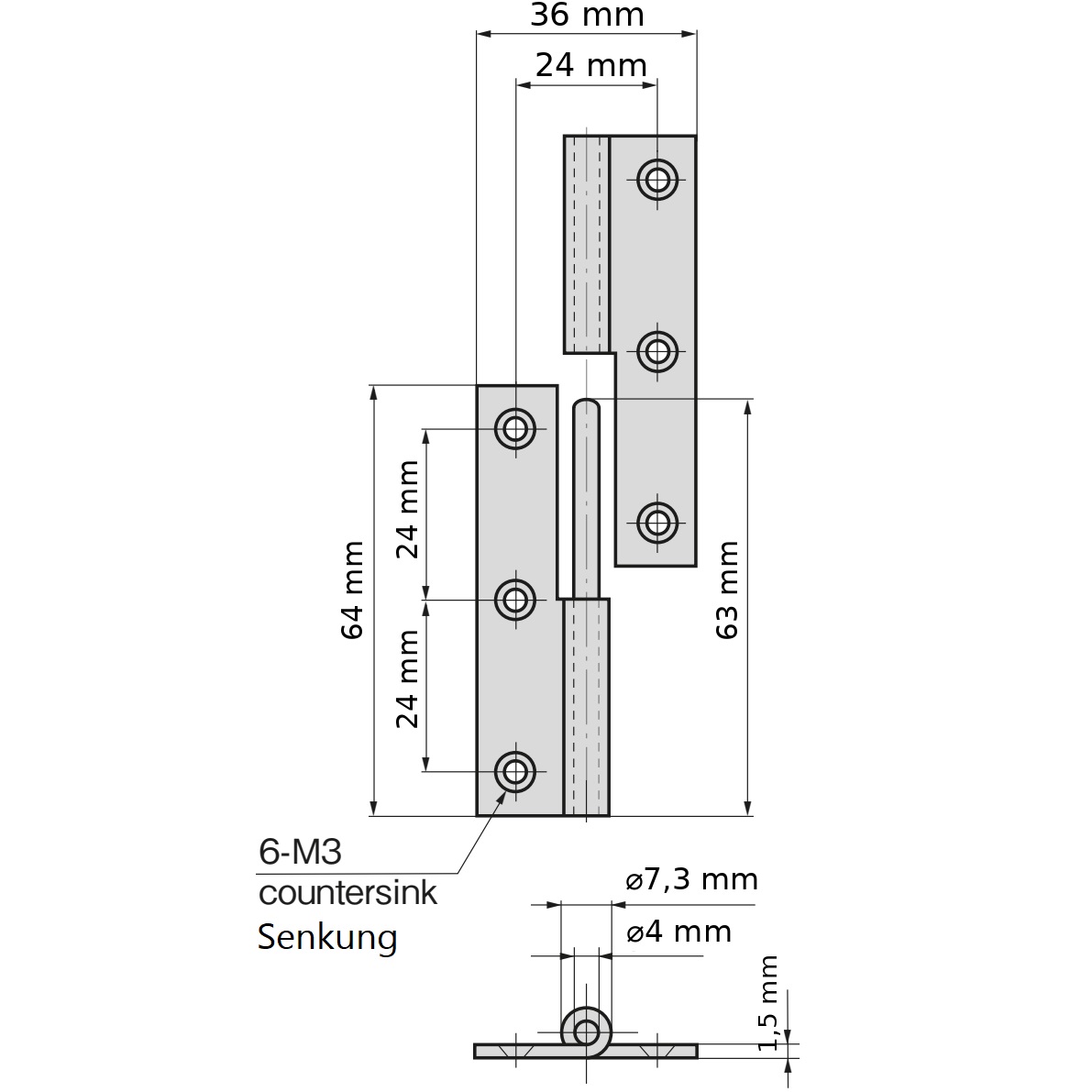

Para mais dimensões e detalhes , consulte o desenho técnico.
Material:
- As dobradiças flagship da B-1004-2-R são feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301)
- O aço inoxidável SUS304 é caracterizado por sua alta resistência à corrosão e durabilidade, o que o torna ideal para uso em ambientes exigentes
- Além disso, oferece um acabamento bonito, polido ou acetinado, moderno e fácil de manter
Incluso na entrega:
- 2 peças de dobradiça de elevação B-1004-2-R (10566) feita de aço inoxidável sólido SUS304, polida brilhante, 64 mm (2-33/64″), versão: direita
- Este item não inclui parafusos de montagem
Números de artigo do fabricante:
- ID do artigo: 10566
- Número do item: B-1004-2-R
- Número GTIN (EAN, UPC): 0618455525865
Fabricante: TAKIGEN (Japão)
