Descrição

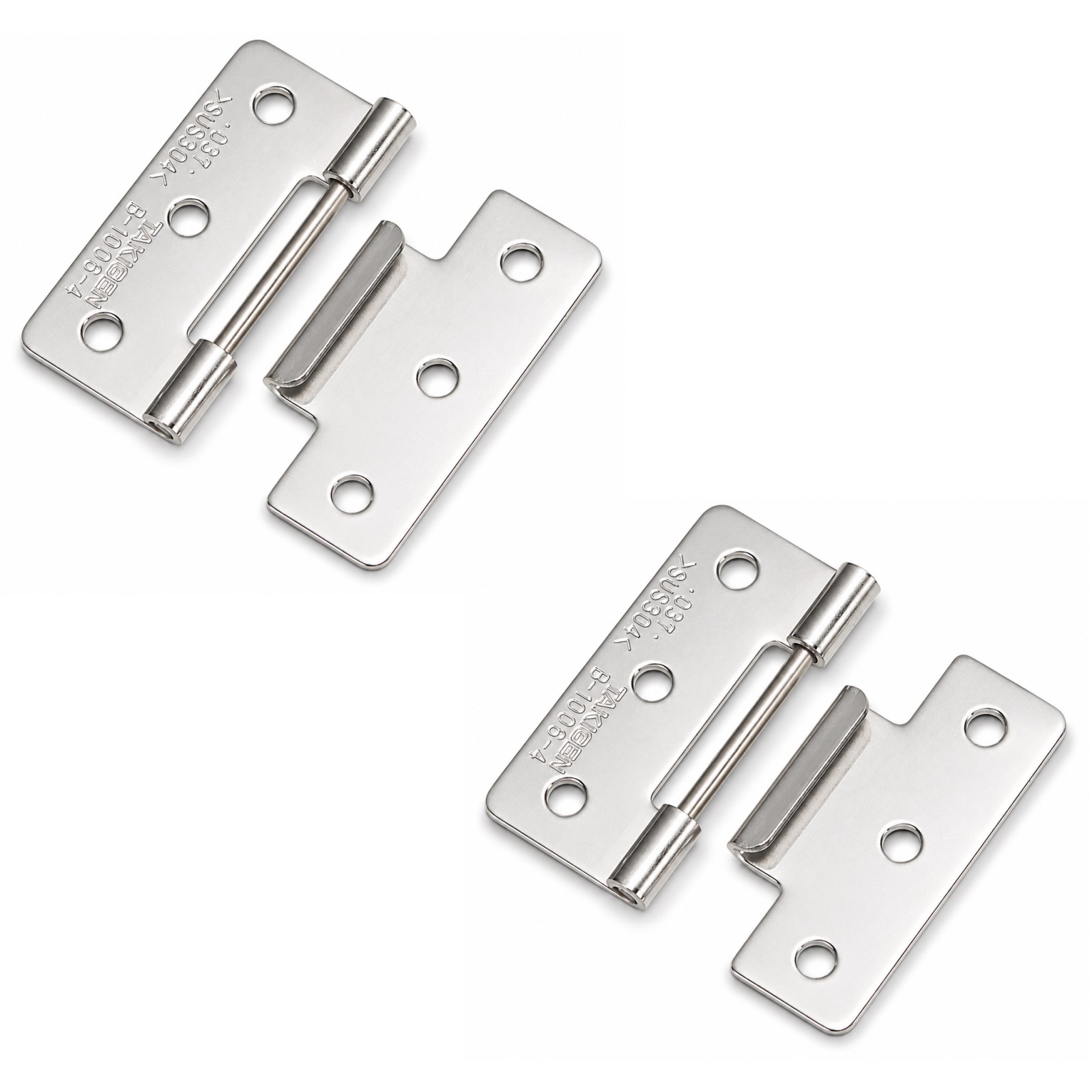

2 peças de dobradiça plug-in robusta de alta qualidade, feita de aço inoxidável sólido SUS304 (V2A ou 1.4301), superfície: polida brilhante, B-1006-4 (10578), altura: 36 mm (1-27/64″), capacidade de carga: 3 kg (7 lbs)

Aplicação:

Dobradiça robusta de elevação para portas de navios, escotilhas de manutenção e muito mais.

A dobradiça desencaixável B-1006-4 (10578) conecta uma porta ou aba à moldura e permite um movimento rotativo suave.

Sua construção centralizada e plug-in dividida permite que a parte móvel seja removida em um ângulo de abertura de 90° ou mais sem desmontar os parafusos de fixação.

Isso permite que trabalhos de manutenção, limpeza e a substituição de portas ou tampas sejam realizados mais rapidamente.

O material SUS304 oferece alta resistência à corrosão e é particularmente adequado para sistemas úmidos, higienicamente exigentes ou externos.

O polidor brilhante garante uma superfície limpa e facilita a limpeza.

Quando montada verticalmente em pares, a dobradiça é projetada para uma massa de referência da porta de 3 kg (7 lbs).

As dobradiças de pôster B-1006-4 de alta qualidade são perfeitas para, entre outras coisas:

• Porta de manutenção
• Capas de máquinas
• Processadores de alimentos
• Unidades externas
• Portas de recinto
• Armineiros de controle
• Flaps de serviço
• Portas de navios
• Escotilhas de manutenção

Detalhes técnicos:

• Peso: 14 g (para 2 peças: 28 g)
• Capacidade de carga (capacidade de carga): 3 kg (7 lbs) – para 2 peças
• Altura: 36 mm (1-27/64″)
• Disponível em 5 tamanhos: 30 mm, 36 mm, 40 mm, 50 mm e 64 mm
• Fácil instalação, estável
• Construção destacável em duas peças
• Espessura do material: 1 mm (3/64″)
• 6 furos desvelados para parafusos M3
• pino de dobradiça de ⌀2 mm (5/64″)
• Adequado para aplicações internas e externas
• Compatível com o RoHS10
• Pode ser desengatado a partir de um ângulo de abertura de 90°
• Construção centralmente separável
• Adequado para parafusos de montagem M3
• Adequado para tecnologia de cozinha e alimentos
• Adequado para aplicações marítimas
• Design compacto e plano
• A porta ou a aba podem ser removidos sem desrosquear
• Polido brilhante
• Resistente às intempéries, sem ferrugem ou resistente à corrosão
• Alta qualidade de marca da TAKIGEN®

Superfície:

• Polido brilhante
• Superfícies polidas e brilhantes em acessórios e componentes de móveis melhoram a estética e conferem a eles uma aparência elegante e de alta qualidade
• Além disso, a superfície lisa facilita a limpeza e garante menos aderência de sujeira e sujeira

Assembléia:

• A fixação é feita com 0 peças de parafusos M3 desvelhados feitos de aço inoxidável, ou 0 peças de parafusos de madeira desvelhada feitos de aço inoxidável (não incluídos)
• A dobradiça empurrável B-1006-4 (10578) possui 6 furos de montagem
• A distância entre os furos de fixação é de 13 mm (33/64″)
• Primeiramente, as posições de fixação na porta ou na aba e na moldura devem estar marcadas e ambas as metades das dobradiças alinhadas exatamente
• A dobradiça do pôster é então fixada ao substrato através dos 6 furos de montagem com parafusos M3 desvelados
• Para madeira ou materiais à base de madeira, parafusos de madeira descurada com diâmetro de ⌀�3 a ⌀3,1 mm podem ser usados
• Depois, as duas metades das dobradiças são encaixadas juntas em um ângulo de abertura de pelo menos 90°
• Por fim, é preciso verificar se a porta pode ser movida facilmente e se ambos os eixos das dobradiças estão precisamente alinhados entre si

As dimensões:

• Altura total da dobradiça de elevação: 36 mm (1-27/64″)
• Largura: 32 mm (1-17/64″)
• Diâmetro do pino da dobradiça: ⌀2 mm (5/64″)

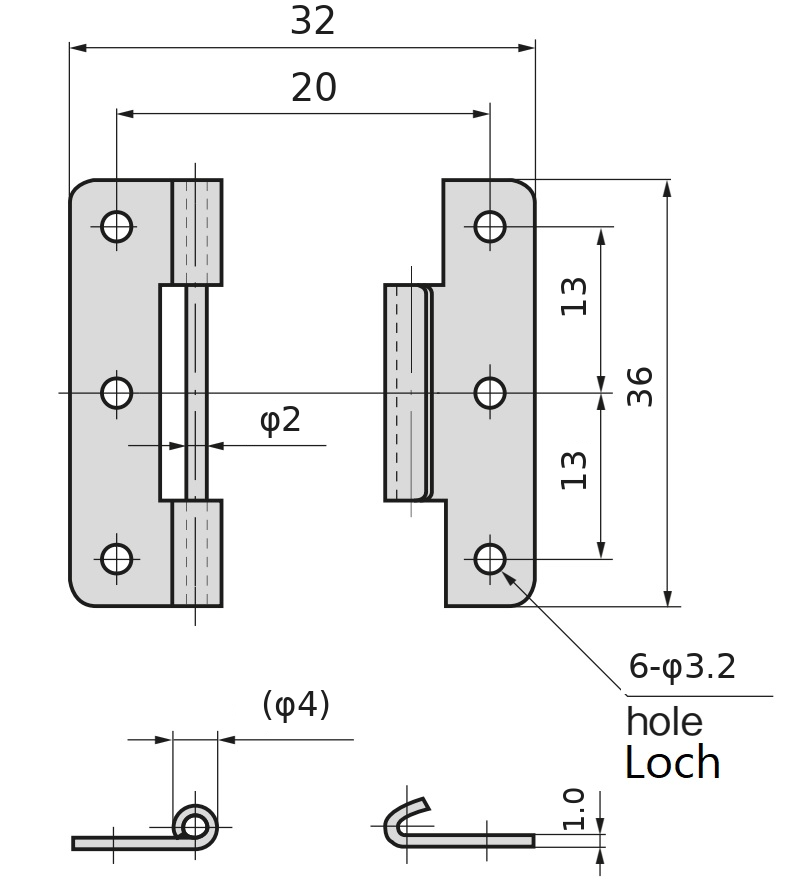

Para mais dimensões e detalhes , consulte o desenho técnico.

Material:

• As dobradiças de topo de linha do B-1006-4 são feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301)
• O aço inoxidável SUS304 é caracterizado por sua alta resistência à corrosão e durabilidade, o que o torna ideal para uso em ambientes exigentes
• Além disso, oferece uma interface atraente, moderna e fácil de manter

Incluso na entrega:

• 2 peças de dobradiça de elevação B-1006-4 (10578) feita de aço inoxidável sólido SUS304, polida brilhante, 36 mm (1-27/64″)
• Este item não inclui parafusos de montagem

Números de artigo do fabricante:

• ID do artigo: 10578
• Número do item: B-1006-4
• Número GTIN (EAN, UPC): 0618455525926

Fabricante: TAKIGEN (Japão)
