Descrição

2 peças de banda de mola de alta qualidade, torque: 12,3 N·m, feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301), superfície: natural (não processada), TH-61SUS-3, tamanho: 38 mm (1-1/2″)

Aplicação:

Dobradiça robusta de mola para abas de equipamento, portas de alojamento, tampas e muito mais.

A dobradiça da mola TH-61SUS-3 suporta a abertura automática de abas e portas leves por meio de uma mola integrada no pino da dobradiça.



A força da mola atua na direção da abertura e, assim, apoia o movimento dos componentes em movimento.

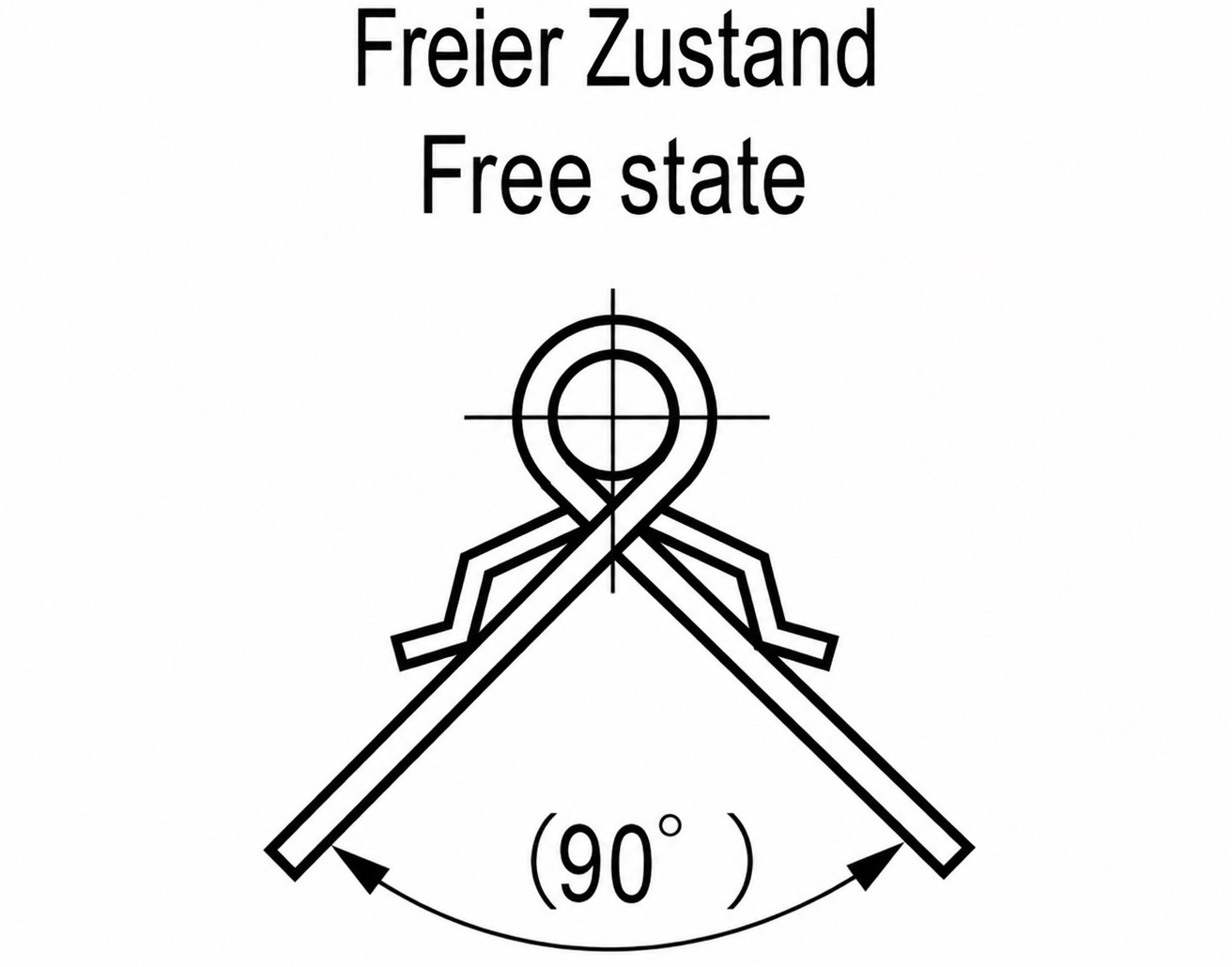

Na posição livre, a dobradiça está localizada a 90°, o que a torna particularmente adequada para abas de equipamento, tampas e portas de caixa.

Feita inteiramente de SUS304, a construção oferece alta resistência à corrosão e também é adequada para condições operacionais mais exigentes e para aplicações técnicas duradouras.

Quatro furos de fixação permitem uma montagem fácil e segura com parafuso.

As dimensões compactas de 38 mm (1-1/2″) x 51 mm (2-1/64″) permitem que a dobradiça da mola seja integrada aos projetos de dispositivos, carcaças e máquinas para economizar espaço.

As dobradiças de mola TH-61SUS-3 de alta qualidade são perfeitas para, entre outras coisas:

• Escotilhas de manutenção
• Caixas de máquinas
• Equipamentos de Escritório
• Dispositivos de Comunicação
• Instrumentos de medição
• Abas de dispositivo
• Portas de recinto
• Covers

Detalhes técnicos:

• Torque: 12,3 N·m
• Peso: 19 g (para 2 peças: 38 g)
• Tamanho: 38 mm (1-1/2″)
• Disponível em 4 torques: 1,9 N, 8,8 N, 12,3 N e 12,8 N
• Fácil instalação, estável
• Força da mola na direção da abertura
• Mola integrada ao pino da dobradiça
• Posição livre a 90°
• 4 furos de montagem
• Furos de fixação de ⌀3,2 mm (1/8″)
• Espessura do material: 1,5 mm (1/16″)
• Design compacto de 38 mm (1-1/2″) x 51 mm (2-1/64″)

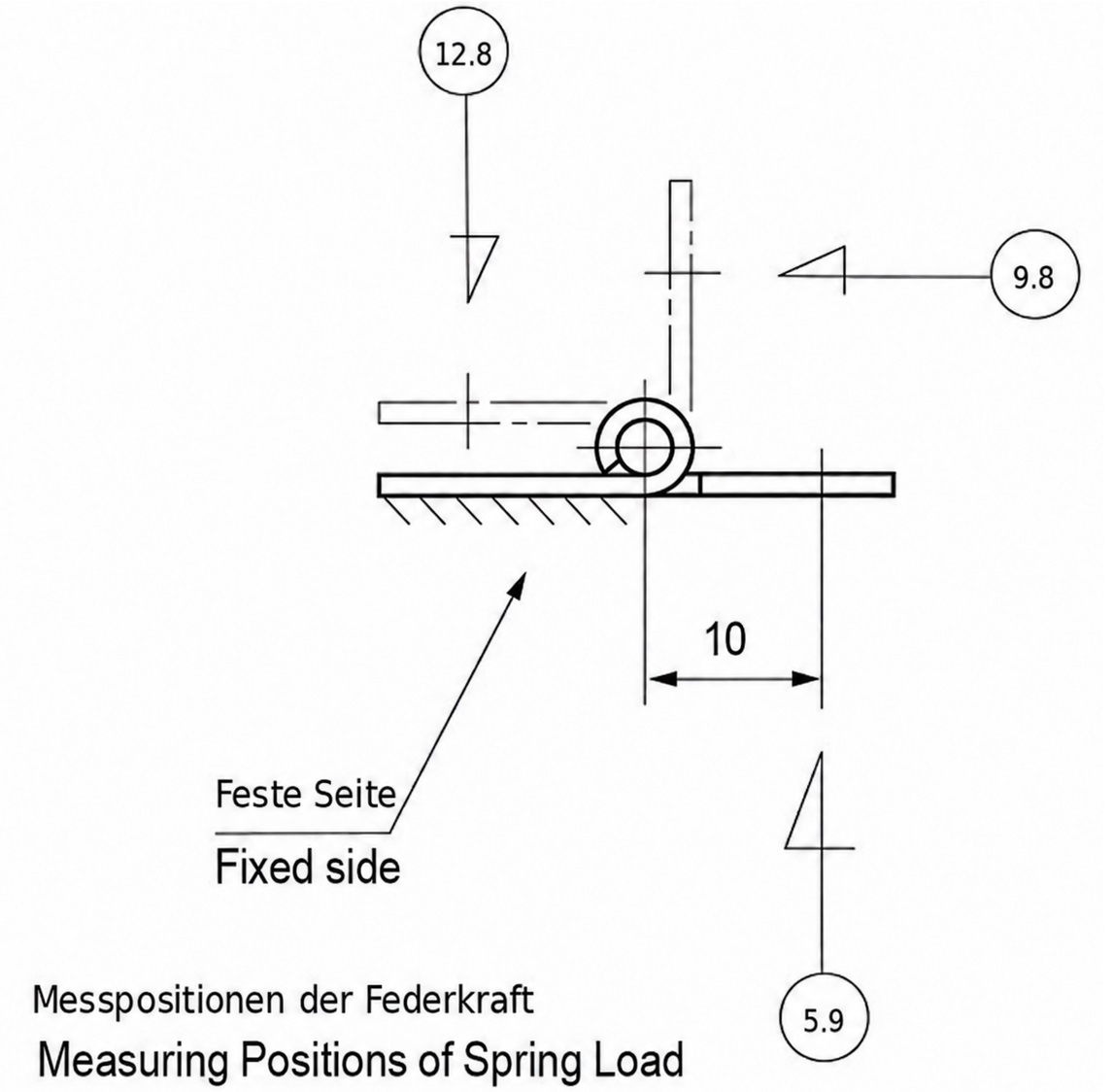

• Força de referência da mola na posição a: 5,9 N (600 gf)
• Força de referência da mola na posição b: 9,8 N (1000 gf)
• Força de referência da mola na posição c: 12,8 N (1300 gf)
• Adequado para portas e abas leves
• Natural (não processado)
• Resistente às intempéries, sem ferrugem ou resistente à corrosão
• Alta qualidade da marca TOCHIGIYA®

Superfície:

• Natural (não processado)
• A superfície do material permanece visível e não é coberta por um revestimento adicional

Assembléia:

• A fixação é feita com 4 parafusos de cabeça de cabeça M3 ou parafusos de cabeça redonda plana, preferencialmente feitos de aço inoxidável (não incluídos)
• A fita de mola TH-61SUS-3 tem 4 furos de fixação
• Primeiro, os pontos de fixação devem ser marcados de acordo com o padrão de furos de 25 mm (63/64″) x 32 mm (1-17/64″) e os furos de fixação necessários devem ser preparados
• A dobradiça da mola é então fixada à superfície fixa com uma lâmina da dobradiça e à aba ou porta móvel com a outra lâmina da dobradiça
• A direção de instalação deve ser selecionada para que a força da mola atue na direção desejada de abertura
• Quatro parafusos de cabeça de pana M3 ou parafusos com ⌀3 mm para superfícies de madeira são adequados para fixação
• Os parafusos são apertados uniformemente sem deformar as asas das dobradiças
• Por fim, a aba deve ser movida várias vezes e o efeito desejado de abertura da dobradiça da mola deve ser verificado (para mais detalhes, veja o desenho da montagem)

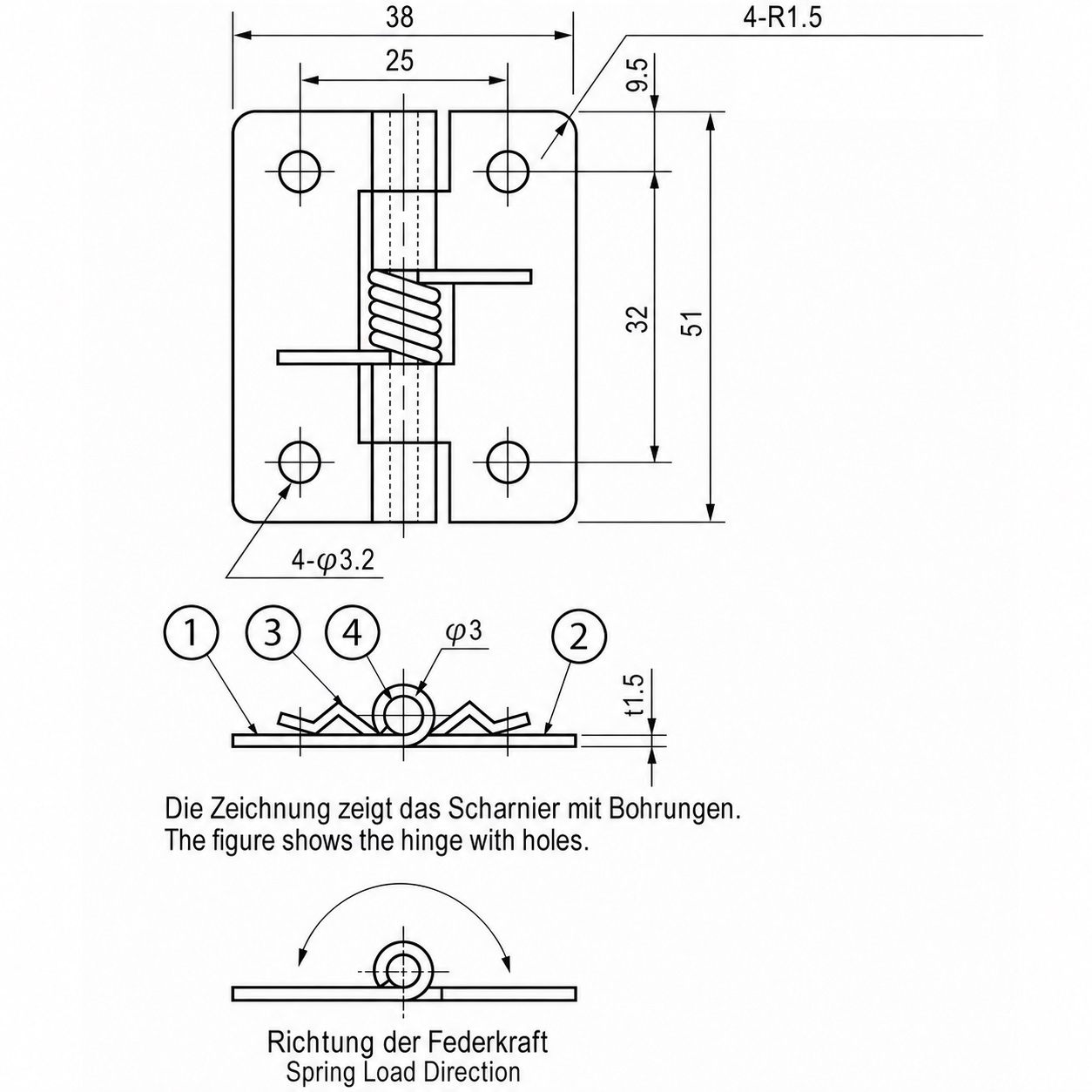

As dimensões:

• Largura total: 38 mm (1-1/2″)
• Altura total: 51 mm (2-1/64″)
• Espessura do material: 1,5 mm (1/16″)
• Espaçamento horizontal dos furos: 25 mm (63/64″)
• Distância entre borda superior e centro do diâmetro: 3/8″ (9,5 mm)
• Espaçamento vertical dos furos: 32 mm (1-17/64″)
• Furos de fixação: 4 x ⌀3,2 mm (1/8″)
• Raio de Canto: R1,5 mm (1/16″)
• Pino da dobradiça: ⌀3 mm (1/8″)
• Livre Sustentação: 90°



Para mais dimensões e detalhes , consulte o desenho técnico.

Material:

• As dobradiças de mola TH-61SUS-3 são feitas de aço inoxidável sólido SUS304 (V2A ou 1.4301)
• O aço inoxidável SUS304 é caracterizado por sua alta resistência à corrosão e durabilidade, o que o torna ideal para uso em ambientes exigentes
• Além disso, oferece uma interface atraente, moderna e fácil de manter

Incluso na entrega:

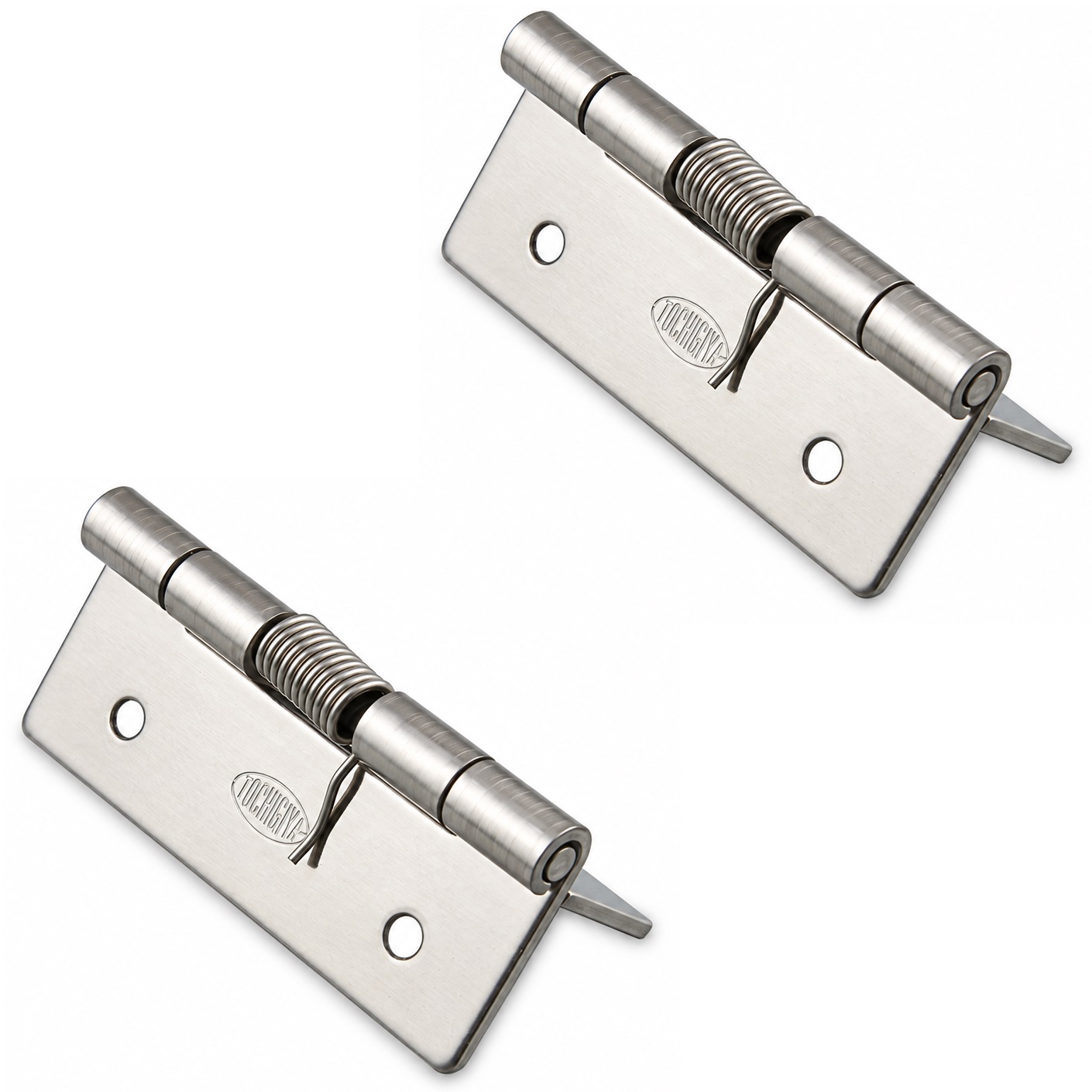

• Dobradiça de mola de 2 peças TH-61SUS-3 feita de aço inoxidável sólido SUS304, natural (não processado), 38 mm (1-1/2″)
• Este item não inclui parafusos de montagem

Números de artigo do fabricante:

• ID do artigo: TH-61SUS-3

Fabricante: TOCHIGIYA (Japão)
