Descrição

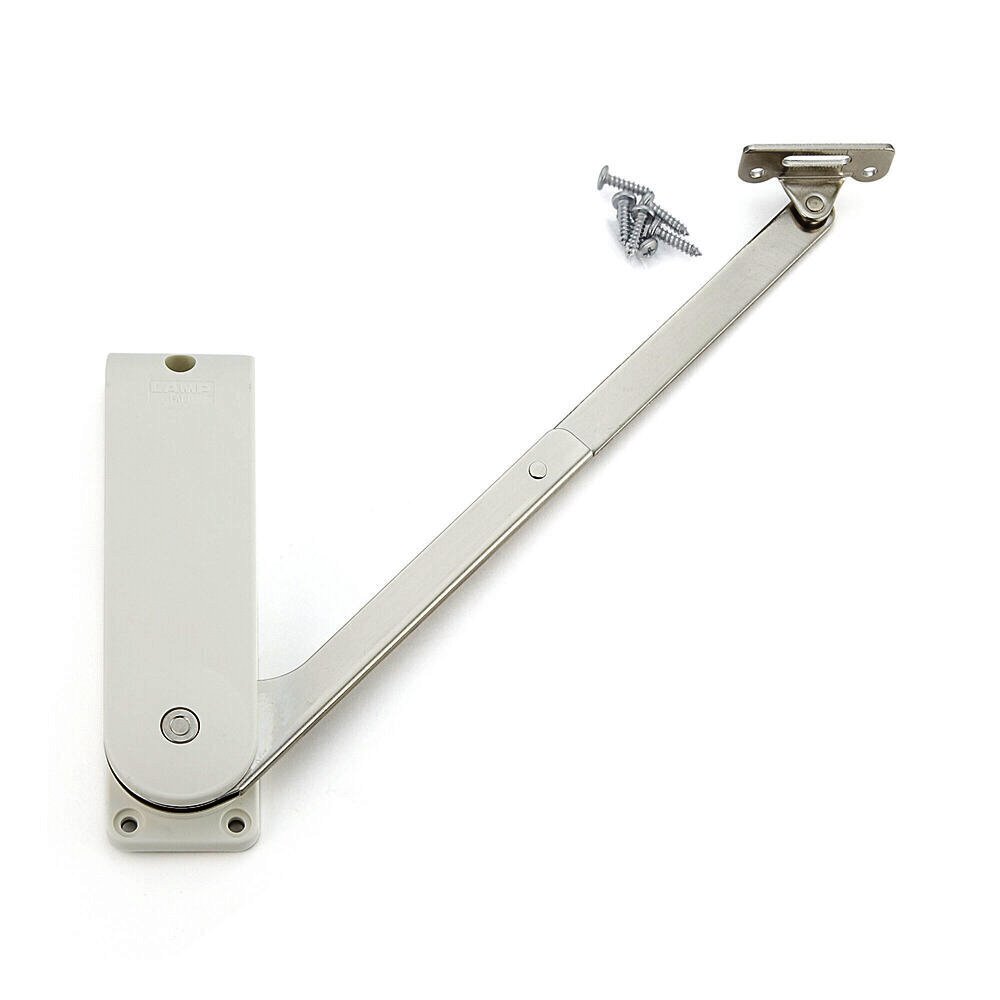

Suporte robusto para aba, feito de metal e plástico robusto (metal e plástico), superfície: branca, HDS-30HR-WT (180-109-274), versão: direita
Aplicação:
Suporte de abas estáveis para dobráveis, móveis de cozinha e muito mais.
Versão: certo. Apenas o lado direito está incluído.
O suporte de aba HDS-30HR-WT (180-109-274) é um suporte de aba macio para abas de madeira que abrem para cima.
Isso desacelera o movimento de fechamento da aba e, assim, impede que ela bata com força.
O mecanismo de trava integrado mantém a aba firmemente presa ao corpo na posição fechada.
Na posição aberta, a conexão suporta uma posição estável na extremidade com um ângulo de abertura de 80°.
A versão H de alta resistência é destinada a abas com torque de 24,5 a 29,4 N·m por par e, portanto, é adequada para abas maiores ou mais pesadas.

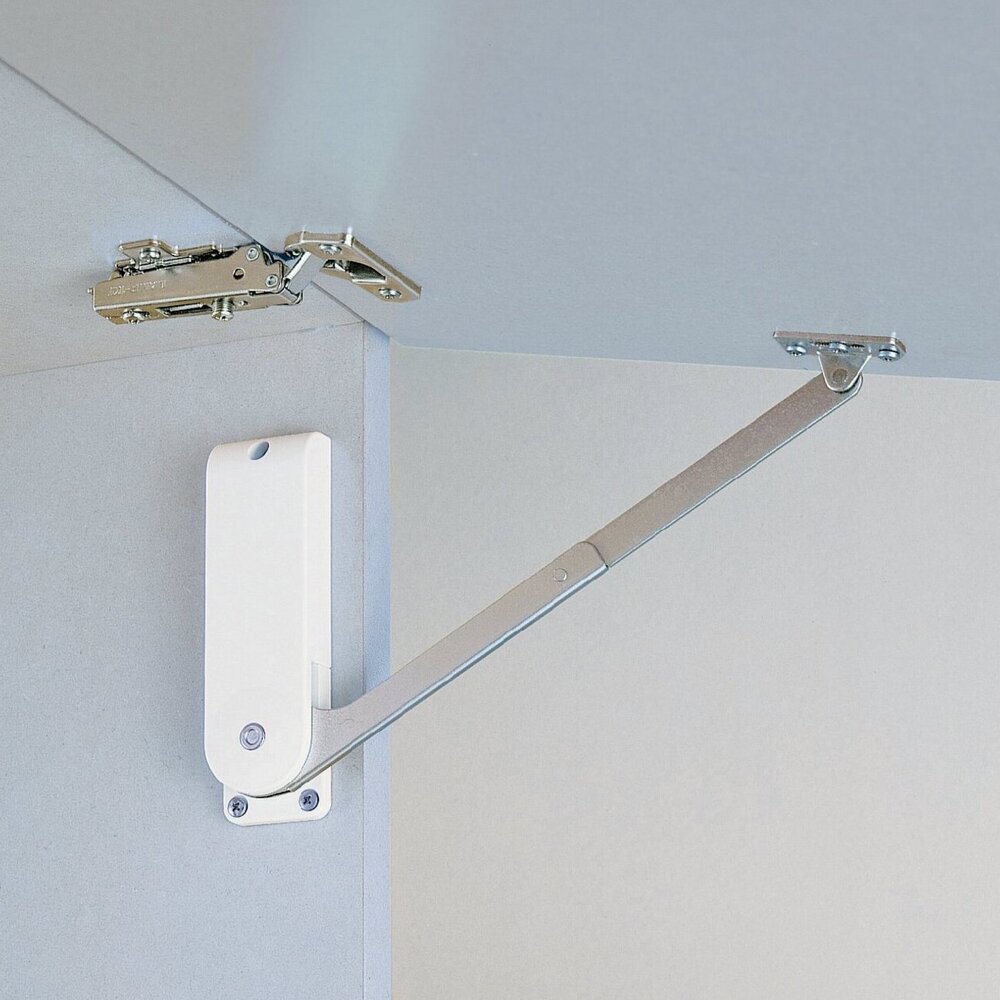

A conexão pode ser combinada com dobradiças de piano, dobradiças de pano ou uma dobradiça adequada para vasos, permitindo um movimento controlado e de alta qualidade das abas na construção de móveis.
As encaixes de aba HDS-30HR-WT de alta qualidade são perfeitos para, entre outras coisas:
- Abas para móveis
- Abas de madeira
- Abas de gabinete
- Armários de parede
- Armários de parede
- Móveis para casa
- Virar para cima
- Móveis de cozinha
Detalhes técnicos:
- Versão: direita
- Peso: 300 g
- Capacidade de carga (capacidade de carga): 14,7 N (1,5 kp)
- Tamanho: 140 mm (5-33/64″)
- Fácil instalação, estável
- Modelo H para abas pesadas
- Para abas de madeira que abrem para cima
- Função de suavização ao fechar
- Amortecedor integrado contra batidas
- Mecanismo de trava integrado para posição fechada
- Função de segurar em posição totalmente aberta
- Ângulo do feixe 80°
- Adequado para tira de piano, tira de pano ou dobradiça em copo
- Faixa de torque de 24,5 a 29,4 N·m por par
- Branco
- robusto
- Alta qualidade de marca de Sugatsune / LAMP®
Superfície:
- Branco
- Os acabamentos brancos transmitem uma estética limpa e moderna
- A cor branca reflete a luz de forma eficaz, fazendo com que os quartos pareçam mais claros e visualmente maiores
- Além disso, os objetos brancos são discretos e fáceis de limpar, o que os torna particularmente práticos para o uso diário
- Braço de alavanca da entrada da aba: niquelado
Assembléia:
- A fixação é feita usando os seis parafusos incluídos no escopo de entrega (parafuso de cabeça de pana auto-roscante 3,5 x 15 mm)
- Primeiro, o torque da aba deve ser calculado e verificado para que o projeto se ajuste ao peso e à altura da aba
- Depois disso, as dobradiças devem ser instaladas corretamente, e a aba deve poder abrir e fechar suavemente antes de instalar o suporte da aba

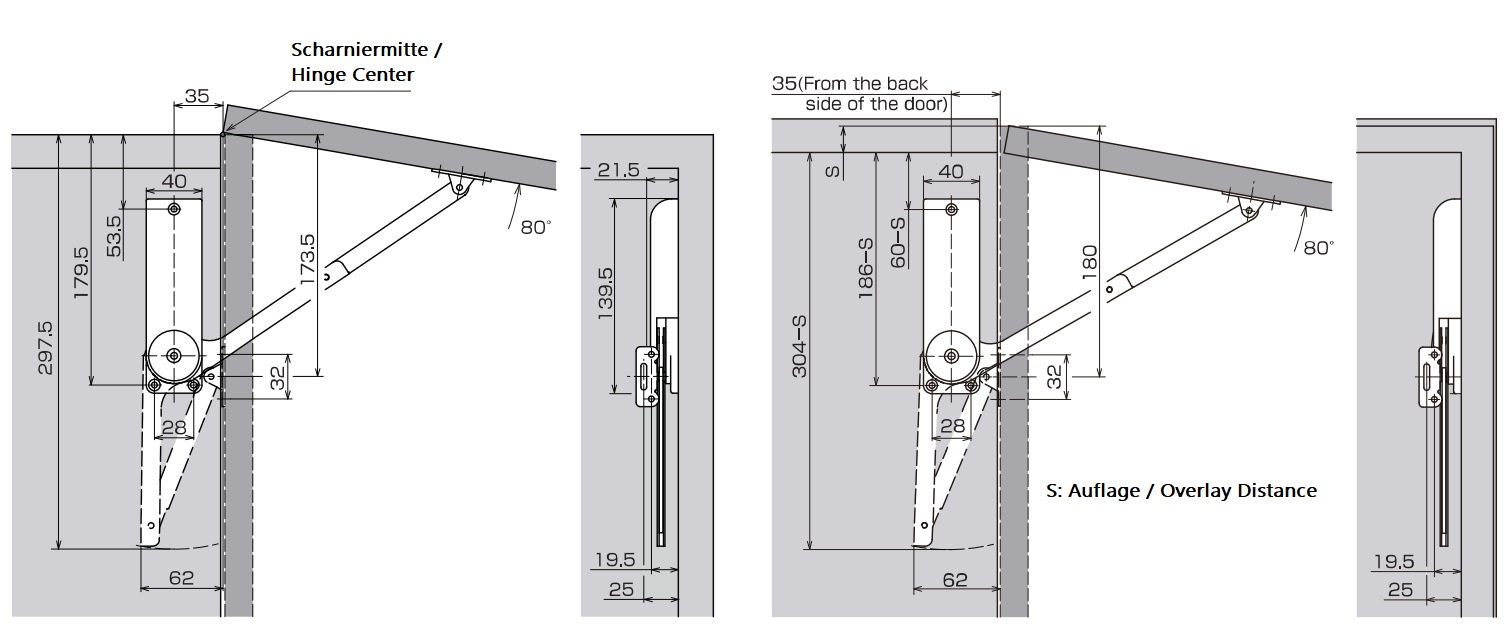

- O suporte da aba HDS-30HR-WT é fixado no lado direito da carcaça com parafusos ⌀ 3,5 x 15 mm segundo o desenho de montagem.
- O suporte da aba tem 3 furos de fixação. A distância entre os furos de fixação é de 126 mm (4-61/64″) e 28 mm (1-7/64″)
- A distância entre o centro da conexão e a borda frontal interna é de 35 mm (1-3/8″)
- A placa de montagem é inicialmente fixada apenas pelo furo ranhurado na aba.
- A aba é então aberta e fechada para que a posição da placa de montagem possa ser ajustada e que o movimento seja suave e suave.
- Por fim, a placa de montagem é bem parafusada sobre os furos redondos e todos os parafusos são verificados quanto à firmeza. A distância entre os furos de montagem é de 32 mm (1-17/64″) (para mais detalhes, veja o desenho da montagem)
As dimensões:
- Comprimento da fixação da aba: 140 mm (5-33/64″)
- Largura: 40 mm (1-37/64″)
- Profundidade: 20 mm (25/32″)

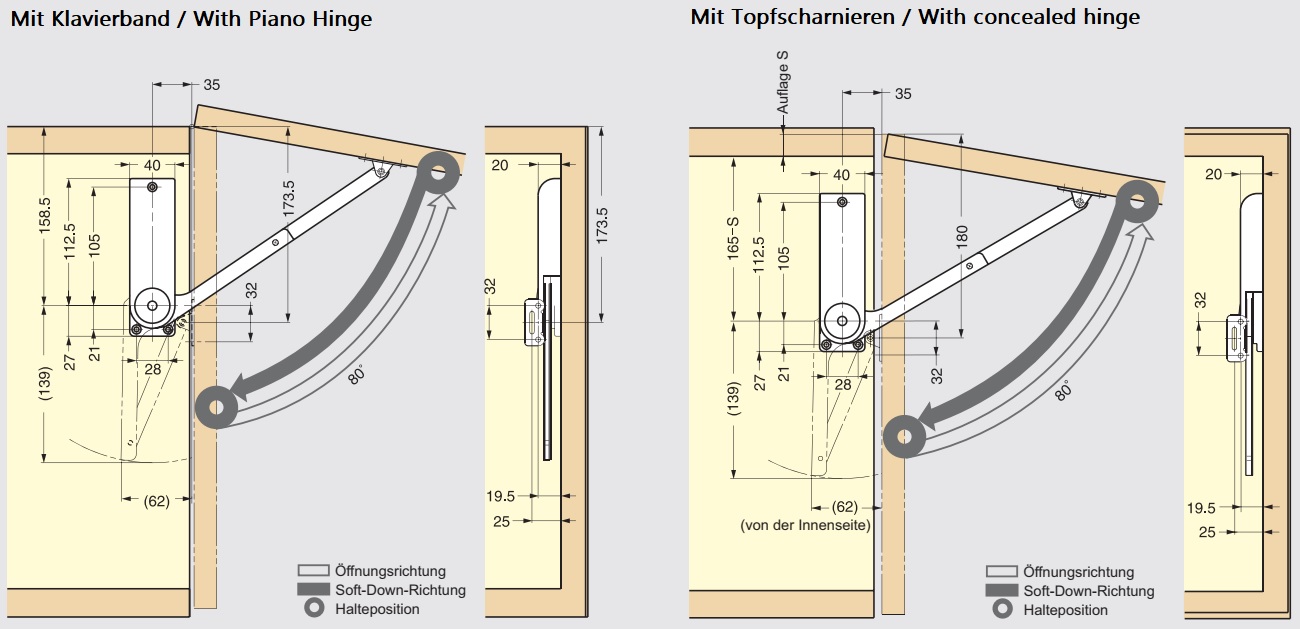

Para mais dimensões e detalhes , consulte o desenho técnico.
Material:
- As conexões de aba HDS-30HR-WT são feitas de metal e plástico robusto (metal e plástico)
- A combinação de metal e plástico proporciona um equilíbrio ideal entre resistência e flexibilidade, tornando as conexões robustas e adaptáveis ao mesmo tempo
- Além disso, essa combinação de materiais permite uma estética e funcionalidade aprimoradas, pois oferece estabilidade e uma variedade de opções de design
Incluso na entrega:
- Suporte de aba de 1 peça HDS-30HR-WT (180-109-274) feito de metal e plástico robusto, branco, versão: direita
- Parafuso de cabeça de rosca auto-roscada de 6 peças 3,5 x 15 mm
Informações adicionais:
Números de artigo do fabricante:
- ID do artigo: 180-109-274
- Número do item: HDS-30HR-WT
- Número GTIN (EAN, UPC): 4510932024280
Fabricante: Sugatsune / LAMP® (Japão)
