Descrição
0, feito de liga de alumínio robusta, superfície: aparência de aço inoxidável, anodizado, 2046369, comprimento de extensão: 750 mm (29-17/32″), capacidade de carga: 60 kg (132 lbs)
Aplicação:

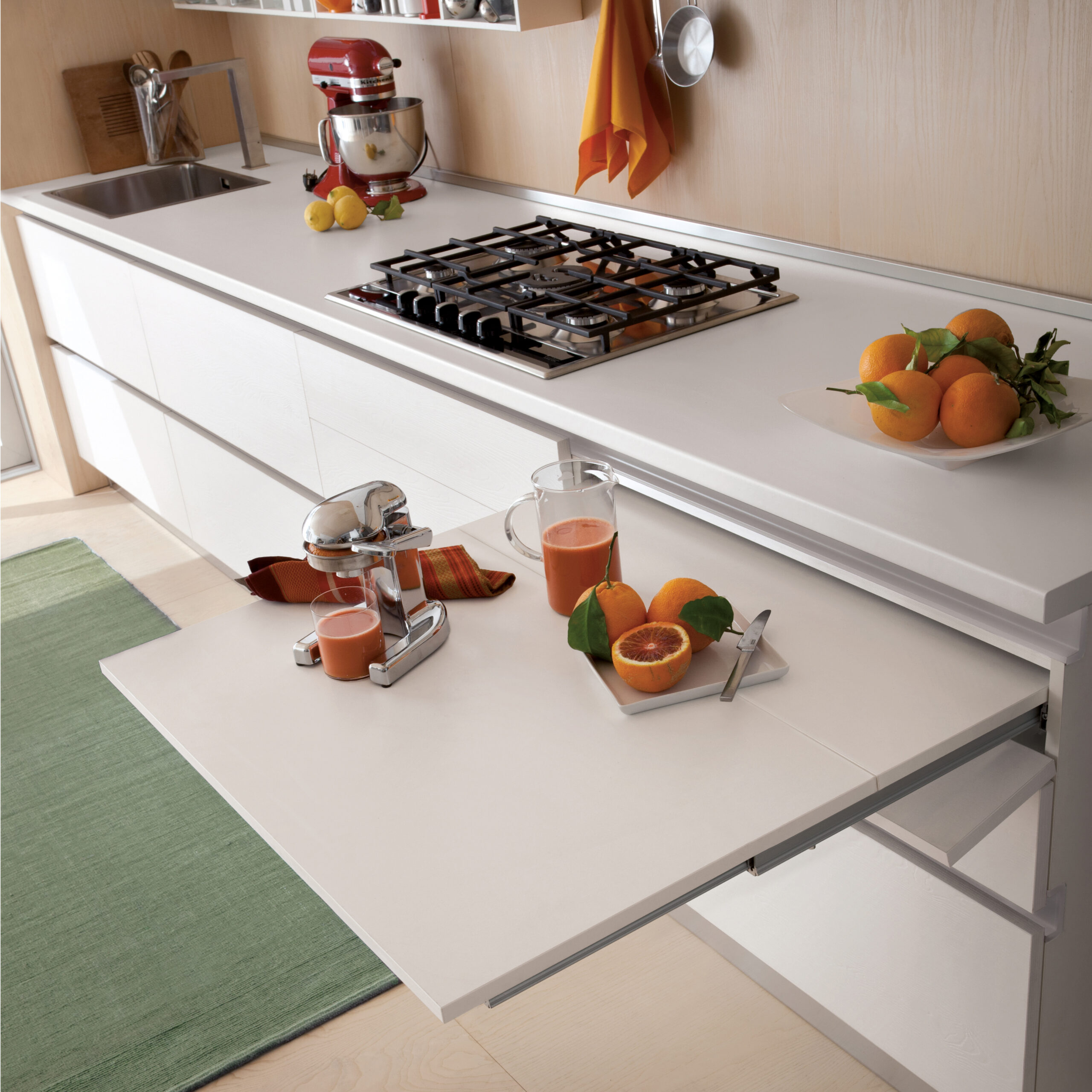

Mesa extensível para armários de cozinha, armários de base, móveis de cozinha, mesas extensíveis, mesas dobráveis e muito mais.
A estrutura de mesa retrátil 2046369 permite uma mesa ou superfície de trabalho articulada e retrátil e articulada, que fica oculta em uma estrutura de móveis para economizar espaço.
Com um comprimento de abertura de 750 mm (29-17/32″), o sistema cria uma área útil adicional generosa quando necessário e permanece quase completamente oculto nos móveis quando fechado.
É adequado para larguras de carcaça de 300 mm (11-13/16″) a 1200 mm (47-1/4″), com profundidade mínima de instalação de 545 mm (21-29/64″), podendo ser usado de forma flexível em móveis de cozinha e sala de estar.
A capacidade de carga de até 60 kg permite uso estável como superfície de jantar, trabalho ou armazenamento.
Um trava, quando estendido, impede a inserção não intencional e aumenta a segurança durante o uso.
Os perfis guia feitos de alumínio anodizado extrudido, cor de aço inoxidável, combinam baixo peso morto, resistência à corrosão e uma aparência de alta qualidade.
Os móveis de mesa de alta qualidade 2046369 são perfeitos para, entre outras coisas:
- Mesas de Café da Manhã
- Mesas de jantar
- Superfícies de trabalho adicionais
- Desktops
- Cozinhas pequenas
- Móveis para casa
- Mobiliário para escritórios em casa
- Armários de cozinha
- Armários de cozinha
- Móveis de cozinha
- Tabelas extensíveis
- Mesas dobráveis
Detalhes técnicos:
- Peso: 3000 g
- Capacidade de carga: 60 kg (132 lbs)
- Comprimento da gaveta: 750 mm (29-17/32″)
- Fácil instalação, estável
- Para larguras de módulo de 300 mm (11-13/16″) a 1200 mm (47-1/4″)
- Profundidade mínima de instalação 545 mm (21-29/64″)
- Altura mínima de instalação 110 mm (4-21/64″)
- Pode ser integrado à carroceria do móvel para economizar espaço
- Superfície extensível e articulada da mesa
- Trava de segurança quando estendida
- Proteção contra inserção não intencional

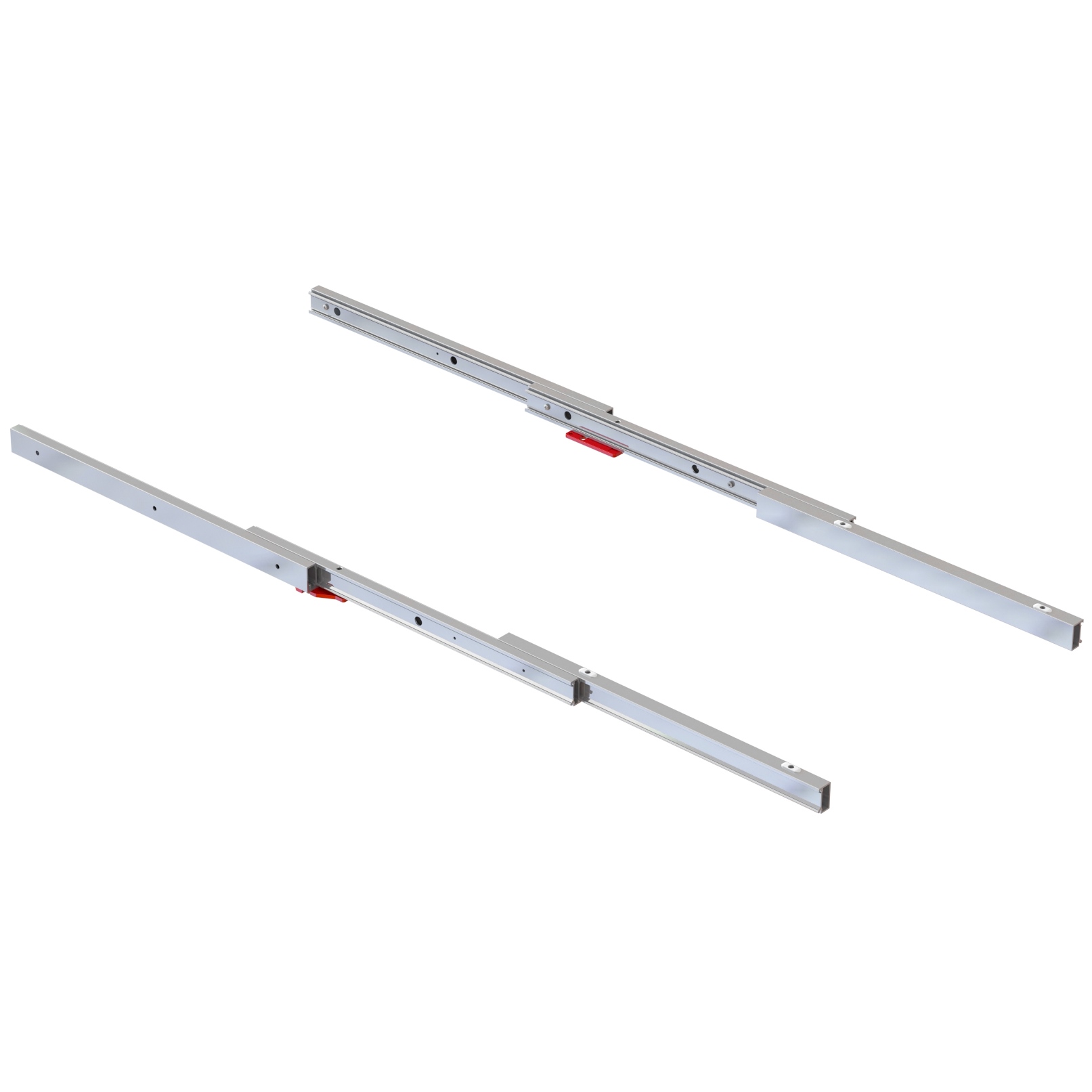

- Perfis guia feitos de alumínio extrudido
- Adequado para móveis de cozinha e casa
- Particularmente adequado para quartos pequenos
- Os tampos das mesas podem ser adaptados individualmente à largura da carcaça
- Tampos de mesa que não fazem parte do sistema de hardware
- Modelo nº: Coktail Reverse H35
- Aspeto de aço inoxidável, anodizado
- Liga de alumínio, alumínio, resistente
- Alta qualidade de marca da UMAXO®
Superfície:
- Aspeto de aço inoxidável, anodizado
Assembléia:
- A fixação é feita com 6x M6 x 12 mm e 4x M6 x 45 mm, além de 10 parafusos roscados M6 (não incluídos)
- Furos de montagem na madeira a serem preparados: 10 furos com profundidade de ⌀8 mm e 13 mm para os inserts roscados M6, seis dos quais para fixação no corpo e quatro para a placa extrativa
- Primeiro, o corpo do móvel deve ser preparado com largura de 300 a 1.200 mm, profundidade de instalação de pelo menos 545 mm e altura livre de pelo menos 110 mm
- Depois, os tampos das mesas devem ser cortados de acordo com a largura do módulo L e os furos de fixação devem ser feitos de acordo com o padrão de perfuração especificado
- Os insertos roscados M6 são inseridos nos furos de ⌀8 x 13 mm
- Os guias esquerdo e direito são então fixados ao corpo com os parafusos M6 x 12 mm fornecidos
- A placa extrativa é fixada ao mecanismo guia com os parafusos M6 x 45 mm fornecidos e então conectada à placa articulada

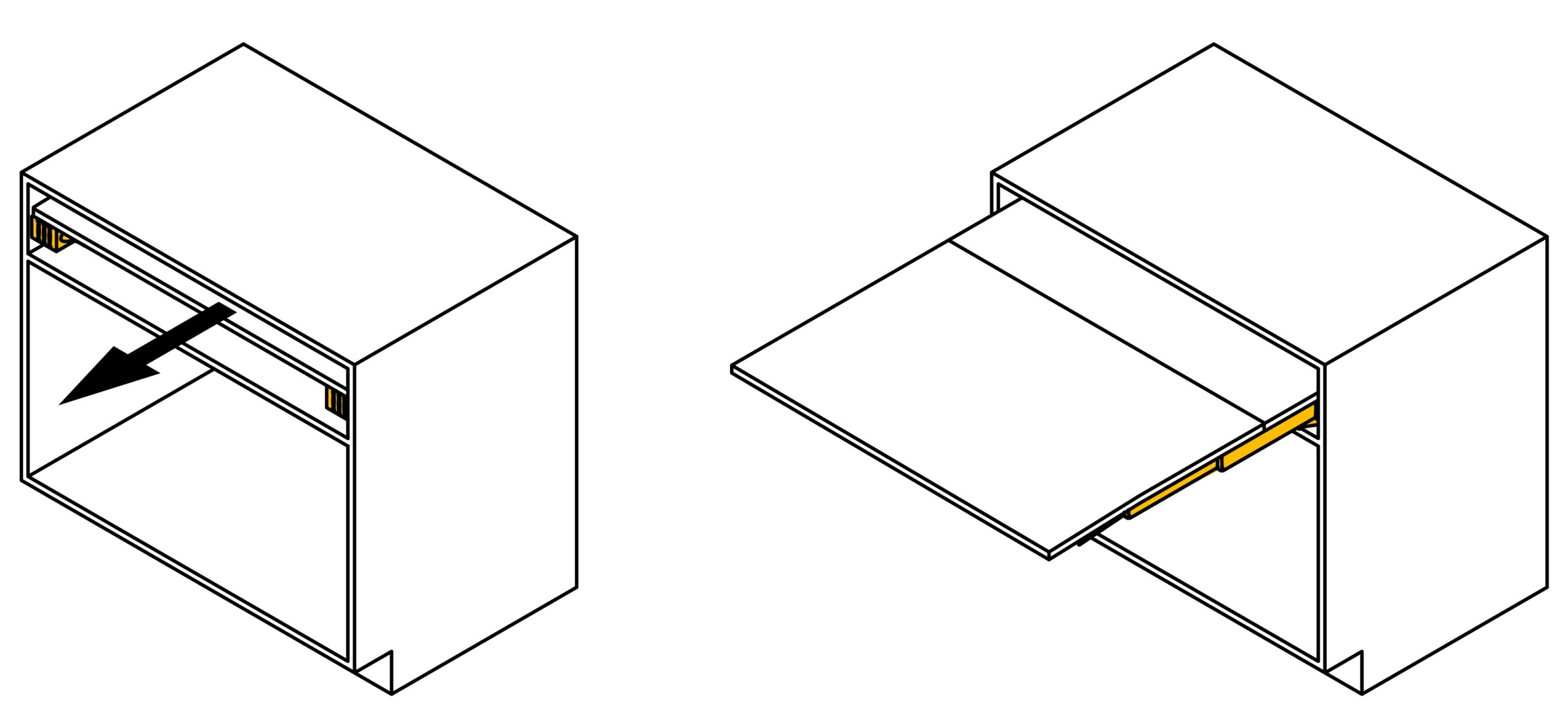

- Por fim, a seção puxável é retirada completamente, a placa articulada é desdobrada e a função correta do sistema de travamento é verificada (para mais detalhes, veja desenho de montagem)
As dimensões:
- Comprimento da gaveta: 750 mm (29-17/32″)
- Largura do módulo: 300 a 1.200 mm (11-13/16″ a 47-1/4″)
- Profundidade mínima de instalação: 545 mm (21-15/32″)
- Altura mínima de instalação: 110 mm (4-11/32″)
- Altura mínima na área de guia: 35 mm (1-3/8″)
- Profundidade da grande placa de extensão B: 529 mm (20-13/16″)
- Profundidade da placa dobrável C: 240 mm (9-7/16″)
- Largura da placa de extensão B: L – 5 mm
- Largura da placa dobrável C: L – 5 mm
- Dimensão L: Largura do módulo, máximo 1.200 mm (47-1/4″)
- Furos para insertos roscados M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) de profundidade
- Largura do furo ranhurado: 11 mm (7/16″)
- Comprimento alongado do furo: 34 mm (1-11/32″)
- Distância entre o furo e a borda: 14,5 mm (9/16″)
- Espessura do material na área do furo ranhurado mostrada: 2,5 mm (3/32″)
- Placa de extensão da distância de perfuração: 300 mm (11-13/16″)
- Distância da borda da placa de extensão: 100 mm (3-15/16″)
- Distância da borda da placa articulada: 38,5 mm (1-17/32″)
- Ponto de perfuração do primeiro corpo: 60 mm (2-3/8″)
- Distâncias adicionais de perfuração na carroceria: 214,5 mm (8-7/16″) e 214,5 mm (8-7/16″)
- Medição da posição de perfuração na placa B: L – 88,5 mm
- Medição da posição de perfuração na placa C: L – 51,5 mm

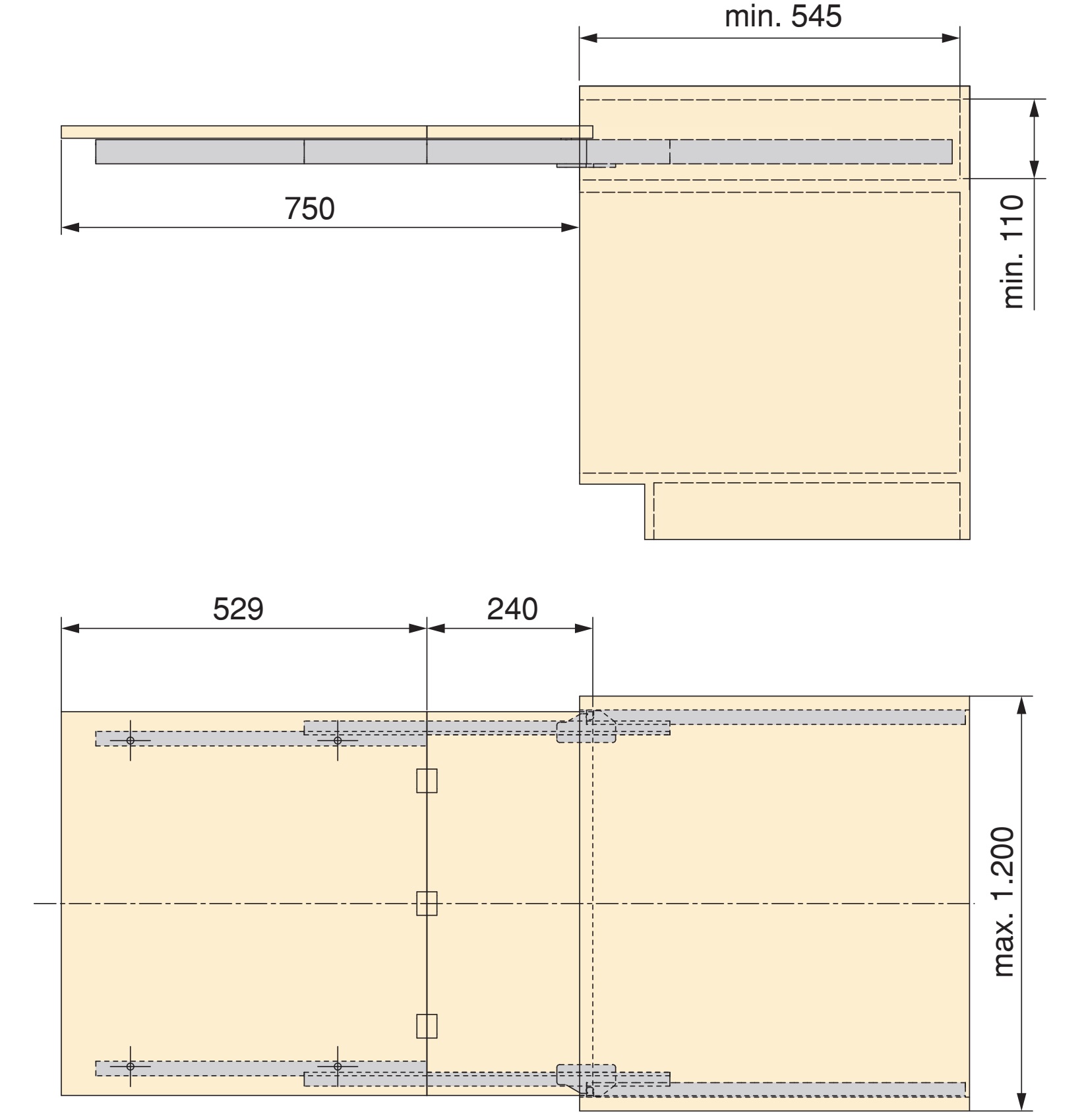

Para mais dimensões e detalhes , consulte o desenho técnico.
Material:
- Os 2046369 afastáveis da mesa são feitos de liga de alumínio robusta (alumínio)
- A liga de alumínio oferece excelente resistência à corrosão e durabilidade, tornando-a ideal para uso em ferragens de móveis
- Também é leve, porém resistente, facilitando o manuseio e a instalação sem sacrificar a estabilidade
Incluso na entrega:
- 1 peça 2046369 mesa extraível feita de liga de alumínio robusta, aparência de aço inoxidável, anodizada, 750 mm (29-17/32″)
- Este item não inclui parafusos de montagem
Informações adicionais:
Números de artigo do fabricante:
- ID do artigo: 2046369
- Número GTIN (EAN, UPC): 1111
Fabricante: EMUCA
