Descrição
Fixação de aba de alta qualidade, feita de metal e plástico robusto (metal e plástico), superfície: cinza, 1010521, capacidade de carga: 10 kg (22 lbs)
Aplicação:

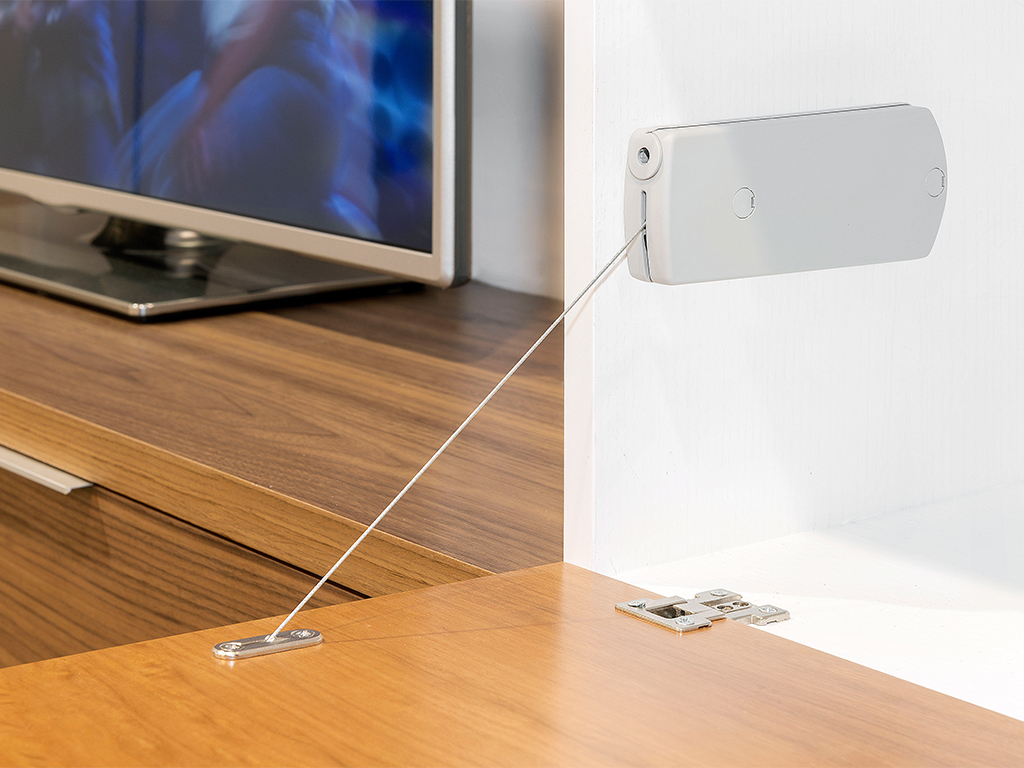

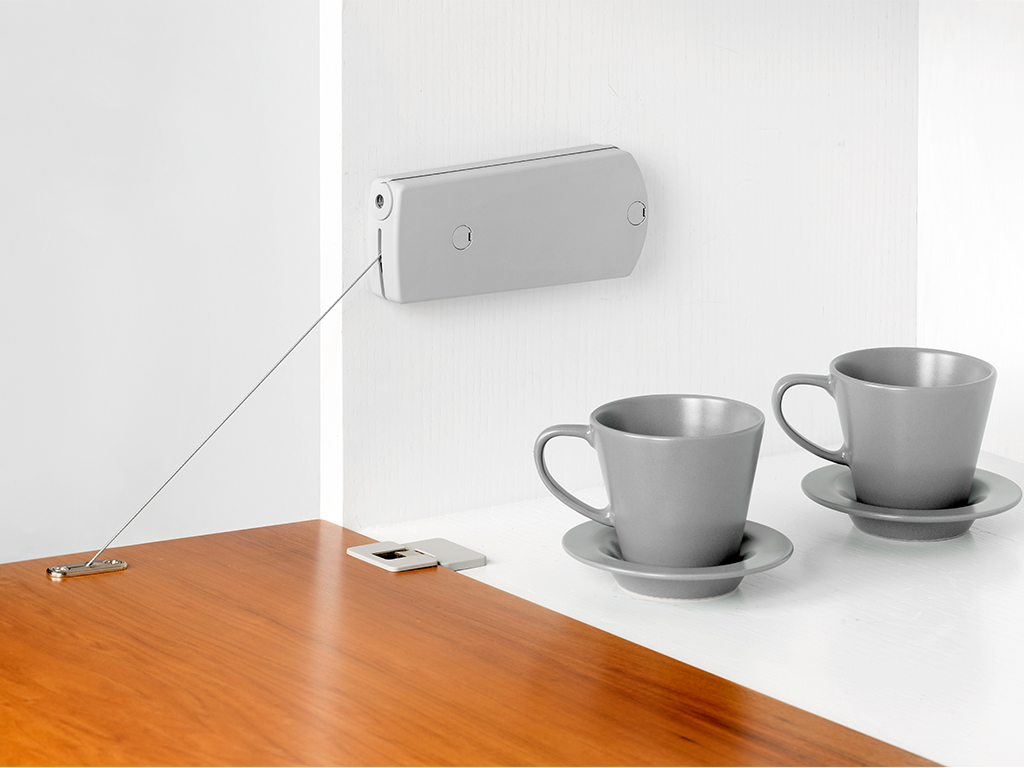

Suporte robusto para abas de corda para abas de móveis, abas de armário, abas de secretária, abas de barra e muito mais.
O 1010521 de encaixe de aba (Microguincho) é um suporte compacto para abas de móveis que se abrem para baixo e funciona com um cabo de aço resistente.
Quando aberto, o mecanismo desacelera o movimento descendente da aba e, assim, impede que ela caia descontroladamente.
A posição final da aba aberta pode ser ajustada para que o caminho de abertura seja adaptado ao móvel e ao uso.
A versão de 10 kg (22 lbs) com força de frenagem é destinada a alturas de flaps de 210 a 480 mm (8-17/64″ – 18-57/64″); a combinação permitida de altura dos flap, peso e número de mecanismos é determinada de acordo com a tabela de seleção.
Como o suporte da aba de cabo 1010521 pode ser montado horizontalmente ou verticalmente, bem como à direita ou esquerda, ele também pode ser usado de forma flexível em estruturas de móveis mais planas.
A combinação de aço e plástico garante uma construção compacta e robusta, tornando o equipamento particularmente adequado para móveis para casa, escritório e armários.
Os suportes de abas de corda de alta qualidade 1010521 são perfeitos para, entre outras coisas:
- Móveis para casa
- Mobiliário de escritório
- Armários de parede
- Aparadores
- Abas para móveis
- Abas de gabinete
- Abas do secretário
- Abas de guidão
Detalhes técnicos:
- Peso: 295 g
- Capacidade de carga: 10 kg (22 lbs)
- Tamanho: 160,5 mm (6-5/16″)
- Disponível em 4 versões: 4 kg, 6 kg, 10 kg, 14 kg
- Fácil instalação, estável
- Movimento abafado para baixo da aba dos móveis
- Posição ajustável da extremidade da abertura
- Com cabo de aço
- Pode ser usado à direita e à esquerda
- Pode ser montado horizontal e verticalmente
- Para alturas de aba de 210 a 480 mm (8-17/64″ – 18-57/64″)
- Para espessuras de painel de 16 a 22 mm (5/8″ – 55/64″)
- Design compacto
- Adequado para carcaças de móveis planos
- Uso com dobradiças de móveis
- Um ou dois mecanismos, dependendo do peso da aba e da altura da aba
- Cinza
- robusto
- Alta qualidade de marca da UMAXO®
Superfície:
- Cinza
- O cinza oferece uma base versátil e elegante que combina bem com outras cores e materiais, criando uma atmosfera calma e atemporal tanto em espaços modernos quanto clássicos
- Além disso, o cinza tem a capacidade de destacar detalhes em um ambiente sem ser dominante, tornando-o ideal para criar interiores harmoniosos e equilibrados
Assembléia:
- A fixação é feita usando os seis parafusos incluídos no escopo de entrega (parafusos europeus)
- O suporte da aba da corda 1010521 possui 2 furos de fixação com ⌀6,5 mm a uma distância de 110 mm; a conexão separada da aba também possui dois pontos de fixação
- Primeiramente, o número de mecanismos que correspondem à altura da aba e ao peso da aba deve ser determinado com base na tabela de seleção
- Depois, os pontos de fixação do lado da carcaça são marcados de acordo com a posição horizontal ou vertical desejada e pré-perfurados para o mecanismo com ⌀5 mm x 12 mm
- No caso de uma chave de madeira ou de madeira, dois furos de ⌀5 mm (13/64″) x 13 mm e o furo do meio de ⌀10 mm x 11 mm são feitos para a conexão da aba
- O suporte da aba e a conexão da aba são então montados com os parafusos de fixação fornecidos

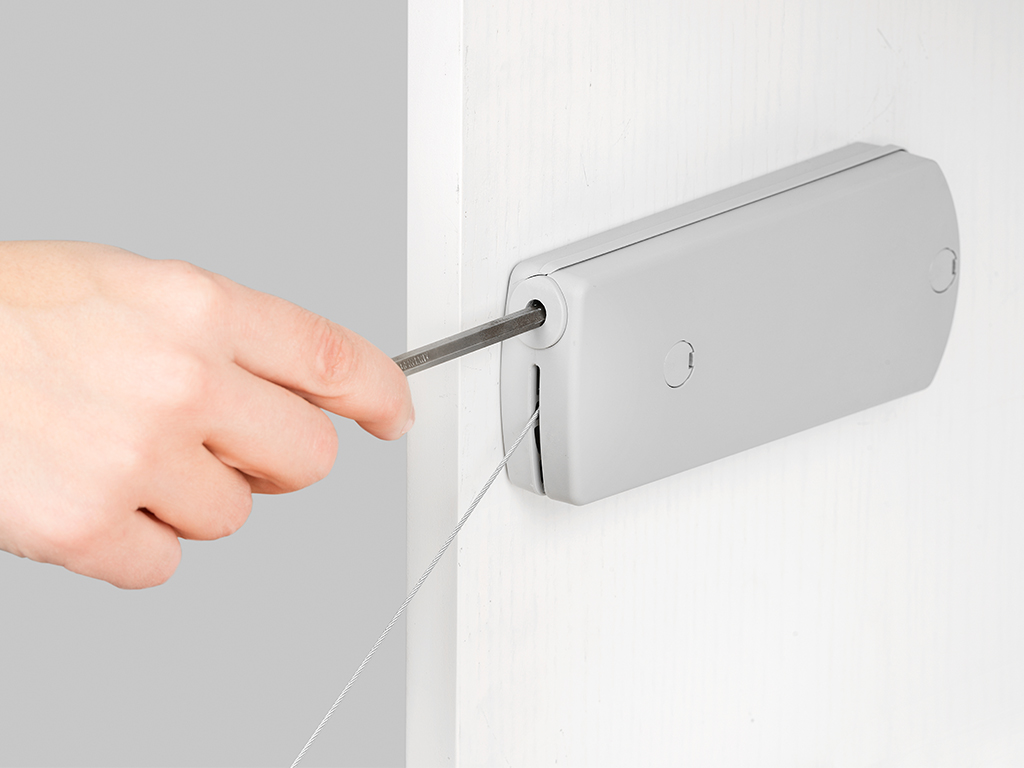

- Em seguida, o cabo de aço é conectado à conexão da aba e verificado quanto ao funcionamento correto. Por fim, a posição da abertura final é ajustada, sendo que a aba deve ser aliviada durante o ajuste (para mais detalhes, veja o desenho da montagem)

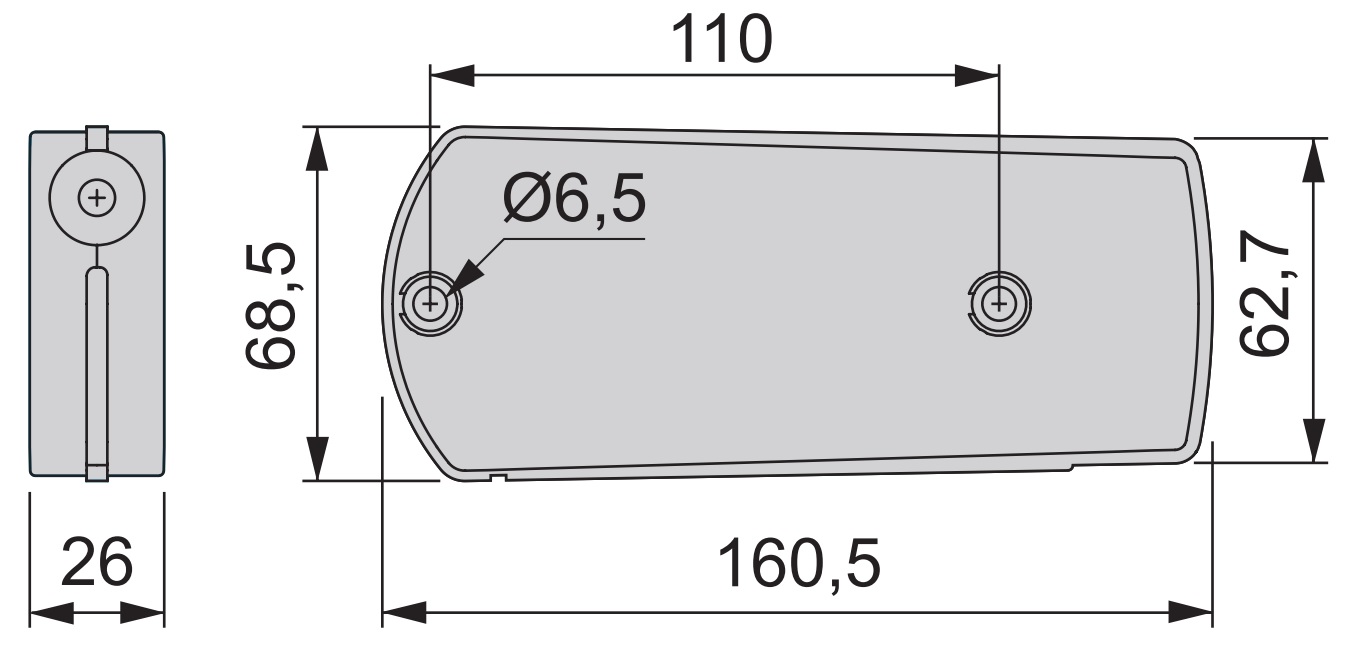

As dimensões:
- Comprimento: 160,5 mm (6-5/16″)
- Altura máxima: 68,5 mm (2-45/64″)
- Altura do estojo na extremidade mais estreita: 62,7 mm (2-15/32″)
- Profundidade: 26 mm (1-1/32″)
- Espaçamento dos furos de montagem: 110 mm (4-21/64″)
- Furos de montagem no mecanismo: ⌀6,5 mm (1/4″)
Para mais dimensões e detalhes , consulte o desenho técnico.
Material:
- Os porta-abas de corda 1010521 são feitos de metal e plástico robusto (metal e plástico)
- Corda de aço
- A combinação de metal e plástico proporciona um equilíbrio ideal entre resistência e flexibilidade, tornando as conexões robustas e adaptáveis ao mesmo tempo
- Além disso, essa combinação de materiais permite uma estética e funcionalidade aprimoradas, pois oferece estabilidade e uma variedade de opções de design

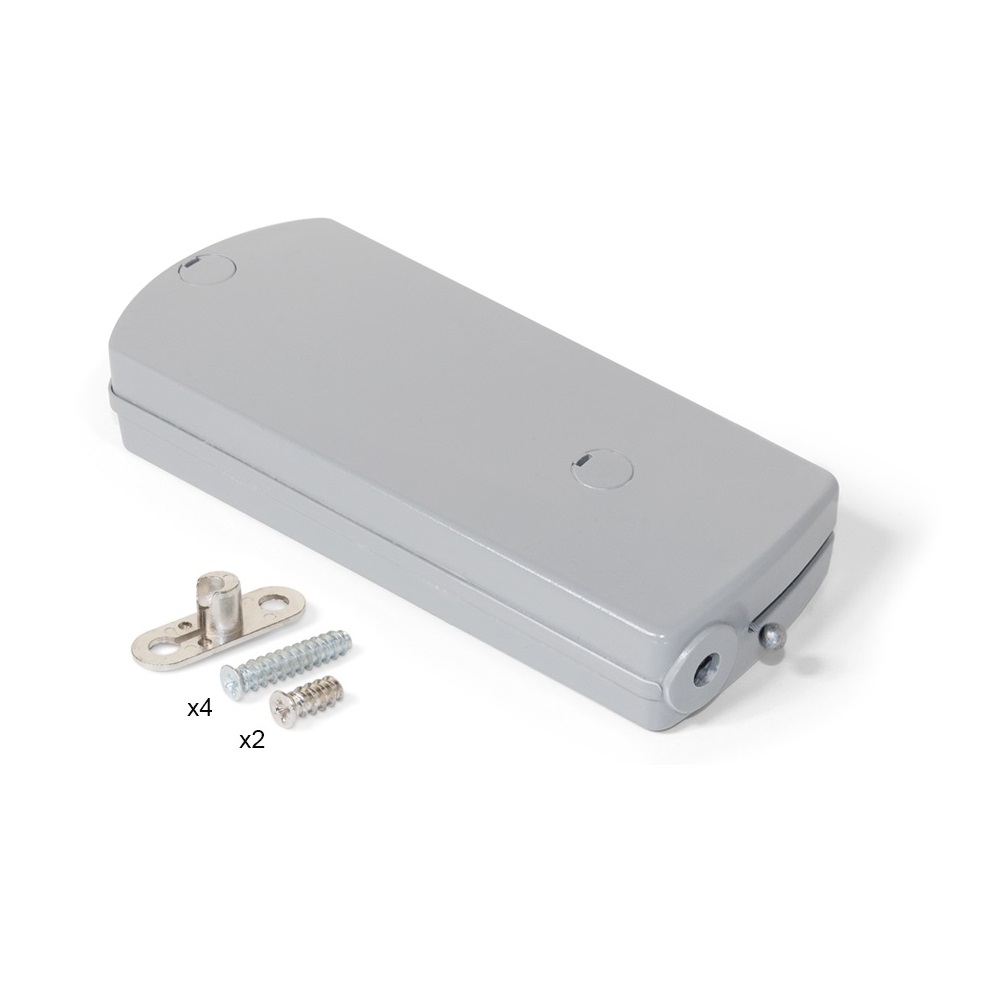

Incluso na entrega:
- 1 conjunto 1010521 suporte para aba de cabo feito de metal e plástico robusto, cinza
- 6 peças de parafusos Euro
Informações adicionais:
Números de artigo do fabricante:
- ID do item: 1010521
- Número GTIN (EAN, UPC): 8432393100661
Fabricante: EMUCA
