Descrição
Âncora cruzada robusta de 20 peças com rosca M6, feita de aço robusto, superfície: galvanizado, 6170105, tamanho: 14 mm (35/64″)
Aplicação:
Porca de rosca cruzada prática para montagem de móveis, construção de prateleiras, conexão de cama, construção de armários e muito mais.
O prático 6170105 de porcas com rosca cruzada é um fixador cilíndrico para a produção de juntas cruzadas estáveis em construções de madeira e móveis.
É feito de aço, é cilíndrico por fora com um diâmetro de 10 mm e possui uma rosca interna M6 central.
O comprimento total é de 14 mm (35/64″), o que o torna adequado para espessuras de material padrão.
Devido à ranhura incorporada na lateral, o pino cruzado com rosca M6 pode ser alinhado com a ajuda de uma chave de fenda.
A porca do cilindro 6170105 é inserida em um furo em ângulo reto com a direção em que o parafuso é aparafusado.
Em combinação com um parafuso roscado, cria uma conexão altamente resiliente e desmontável.
A porca de rosca transversal 6170105 é particularmente adequada para a construção de móveis, sistemas de prateleiras e construções desmontáveis.
A superfície é galvanizada e, portanto, oferece proteção contra corrosão sob cargas normais.
A âncora cruzada com 6170105 rosca M6 é fácil de instalar e garante conexões precisas e destacáveis.
É compatível com dimensões de perfuração comuns e sistemas de conexão na construção de móveis.
As porcas cilíndricas de alta qualidade 6170105 são perfeitas para, entre outras coisas:
- Conexão de estrutura de madeira
- Móveis de transporte
- Exposição
- Montagem do gabinete
- Montagem de lojas
- conexão modular para móveis
- Montagem de móveis
- Prateleiras
- Conexão de cama
- Construção de armários
Detalhes técnicos:
- Peso: 6,35 g
- Tamanho: 14 mm (35/64″)
- com rosca M6
- Fácil instalação, prático, estável
- Aço
- Forma cilíndrica
- Rosca fêmea M6
- Ranhura para alinhamento com chave de fenda
- Alta resistência à tração e retenção
- Destacável novamente e adequado para desmontagem
- Compatível com dimensões de perfuração padrão
- Adequado para madeira, aglomerado e MDF
- Fácil instalação sem ferramentas especiais
- Galvanizado
- Aço
- robusto
- alta qualidade de marca da UMAXO®
Superfície:
- Galvanizado
- A superfície galvanizada protege contra ferrugem e corrosão
Assembléia:
- Primeiro, faça um furo longitudinal com um diâmetro de ⌀6 mm (15/64″) no primeiro componente (por exemplo, uma parede lateral) para um parafuso M6 e uma profundidade de 30–40 mm, dependendo do comprimento do parafuso
- No segundo componente (por exemplo, um suporte transversal) é perfurado um furo transversal com um diâmetro de aprox. ⌀10,1 mm (25/64″) e uma profundidade de 15–16 mm, no meio da espessura do material
- Em seguida, insira o pino transversal Ø10 × 14 mm com rosca interna M6 no orifício transversal
- Usando uma chave de fenda, o pino transversal é alinhado de forma que a rosca interna fique perpendicular à direção do parafuso
- Agora insira um parafuso M6 através do orifício longitudinal do primeiro componente e aparafuse-o no pino transversal
- Ao apertar o parafuso, ambos os componentes são conectados de forma estável e nivelados um com o outro; o 6170105 de cavilhas cruzadas deve assentar firmemente e não deve girar com ele
As dimensões:
- Comprimento da porca do cilindro: 14 mm (35/64″)
- Diâmetro externo: ⌀10 mm (25/64″)
Para mais dimensões e detalhes, consulte o desenho técnico.
Material:
- As porcas do cilindro 6170105 são feitas de aço robusto
- O aço é ideal para ferragens de móveis porque é robusto e durável, o que garante alta resiliência e longa vida útil das ferragens
Incluso na entrega:

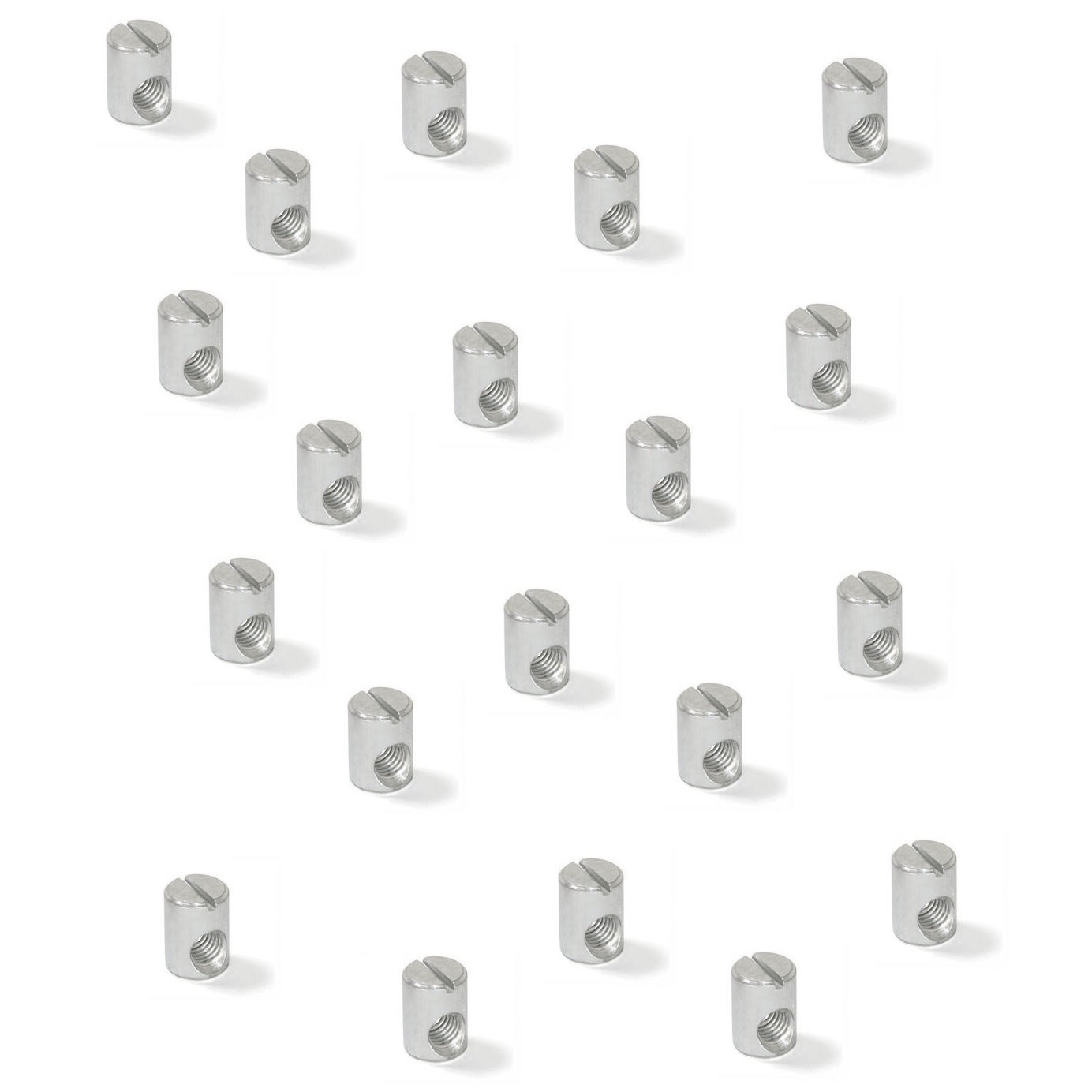

- Âncoras cruzadas de 20 peças com 6170105 rosca M6 em aço robusto, galvanizado
Números de artigo do fabricante:
- ID do artigo: 6170105
- Número EAN: 8432393115108
Fabricante: EMUCA
